Конструкция и принцип действия
EB 8387-3 RU
3.
Конструкция и принцип
действия
Электропневматический Ex-d-позиционер
устанавливается
на
пневматические
регулирующие клапаны. Предназначен для
«
привязки» положения клапана (регулируемый
параметр “х”) к величине управляющего
сигнала (задающего параметра “w”). Для этого
управляющий
электрический
сигнал,
поступающий от какого-либо регулирующего
устройства,
сравнивается
с
величиной
хода/поворота регулирующего клапана, на
основе чего вырабатывается необходимое
управляющее давление (выходной сигнал “y”)
для пневматического привода.
В основном позиционер включает в себя
следующие компоненты: электрическую
систему
определения
путевого
перемещения (2), аналоговый i/p-
преобразователь (6) с подключенным к
нему
пневматическим
усилителем
мощности (7) и электронную часть с
микроконтроллером (5).
При
наличии
рассогласования,
давление с регулирующего привода
сбрасывается или подается на него.
Давление поступающее в привод можно
ограничить до 1,4 бар, 2,4 бар или 3,7
бар
с
помощью
программного
обеспечения
или
по
месту
на
позиционере.

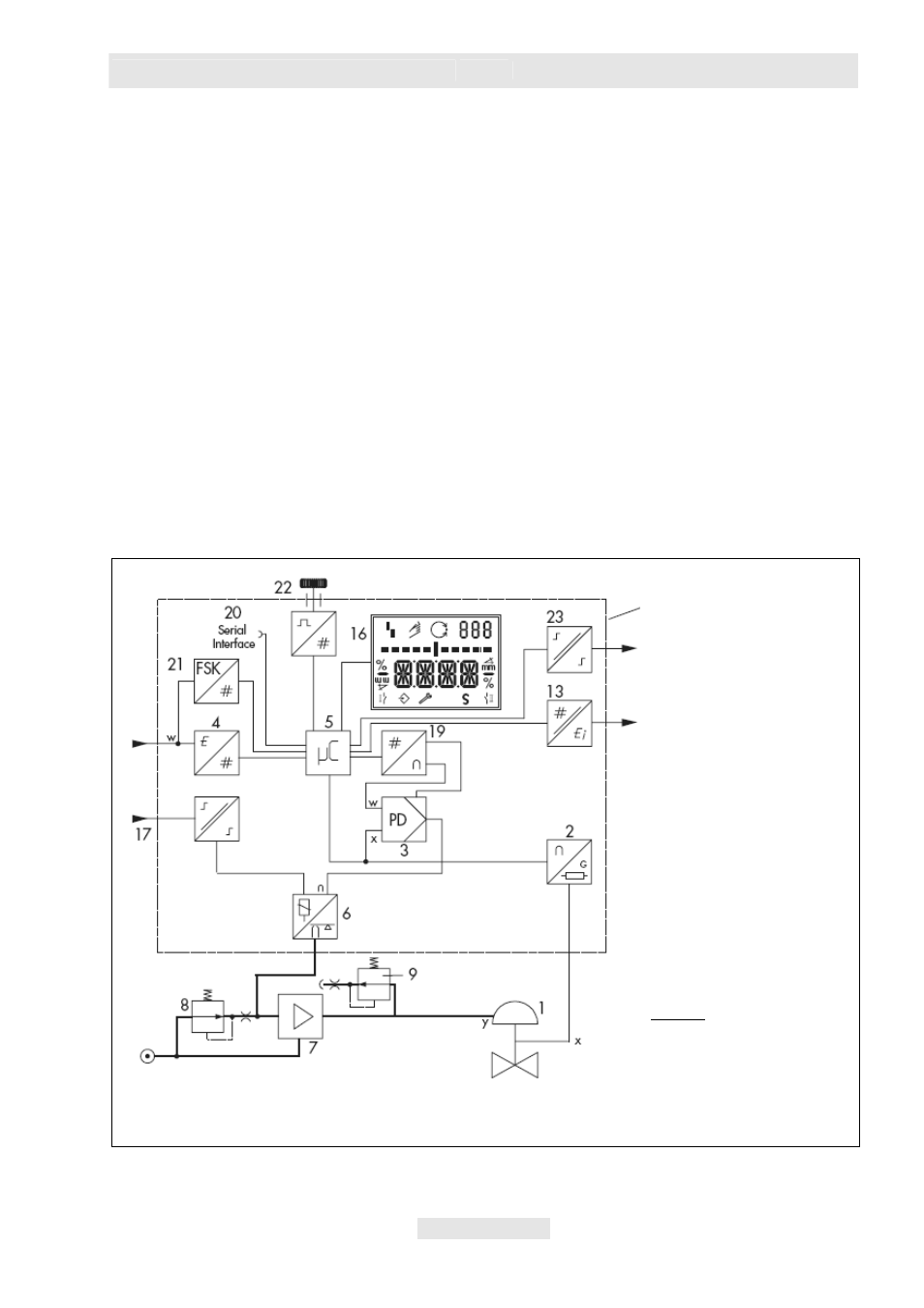

Рис
.2 •
Принципиальная
схема
Герметичная Ех-d-оболочка
Условные обозначения
1.
Клапан
2.
Путевой датчик
3. PD-
регулятор
4.
Аналого-цифровой
преобразователь
5.
Микроконтроллер
6. i/p-
преобразователь
7.
Пневматический усилитель
8.
Регулятор давления
9.
Регулятор расхода
13. *
Аналоговый сигнализатор
положения
16.
ЖК-дисплей
17. *
Управление
принудительным сбросом
воздуха
19.
Цифро-аналоговый
преобразователь
20.
Интерфейс (SSP)
21. HART-
соединение
22.
Кнопка управления
23. *
Дискретный выход
*
Опция
