Установка на клапан, монтажные детали и
дополнительное оснащение
EB 8387-3 RU
4.
Установка на клапан –
монтажные детали и
дополнительное оснащение
ОСТОРОЖНО
!
При
монтаже
позиционера
соблюдать
следующую
последовательность
:
1.
Смонтировать
позиционер
на
регулирующем
клапане
2.
Подключить
сжатый
воздух
3.
Подключить
электропитание
4.
Выполнить
настройки
для
ввода
в
эксплуатацию
Позиционер подходит для следующих типов
монтажа:
Прямой монтаж на приводе SAMSON типа
3277
Монтаж на приводах в соответствии с IEC
60534-6 (NAMUR)
Монтаж на микроклапан типа 3510
Монтаж на поворотных приводах
ПРЕДУПРЕЖДЕНИЕ
Во избежание повреждения позиционера его
следует монтировать на регулирующем
клапане,
соблюдая
приведенные
ниже
инструкции.
–
Для
монтажа
позиционера
следует
использовать
только
детали
/
вспомогательные
устройства
,
перечисленные
в
Таблицах
с
1
по
5
(
страницы
с
30
по
31).
Следует
соблюдать
тип
монтажа
!
–
Данный
позиционер
оснащен
пневматическими
присоединениями
с
резьбой
¼ NPT.
Если
требуется
резьба
G
¼,
следует
установить
присоединительную
плату
(6),
перечисленную
во
вспомогательных
устройствах
.
–
Следует
соблюдать
соответствие
между
рычагом
и
положением
штифта
(
см
.
таблицу
ходов
на
странице
16)!
-
Следует
задавать
ограничение
сигнального
давления
для
приводов
с
мембранами
площадью
менее
240
см
²
(
Таблица
5
на
странице
31).
Рычаг и положение штифта
Позиционер настраивается на конкретный
привод и номинальный ход с помощью рычага
на
задней
стороне
позиционера
и
вставляемого в этот рычаг штифта.
В таблице ходов приводов на странице 16
представлен максимальный регулируемый
диапазон позиционера. Ход, который может
быть применен на конкретном клапане,
ограничивается положением штифта и
дополнительно выбираемым положением
безопасности, а также требуемым сжатием
пружин привода.
Стандартно позиционер оснащается рычагом
M (
с штифтом в положении 35).

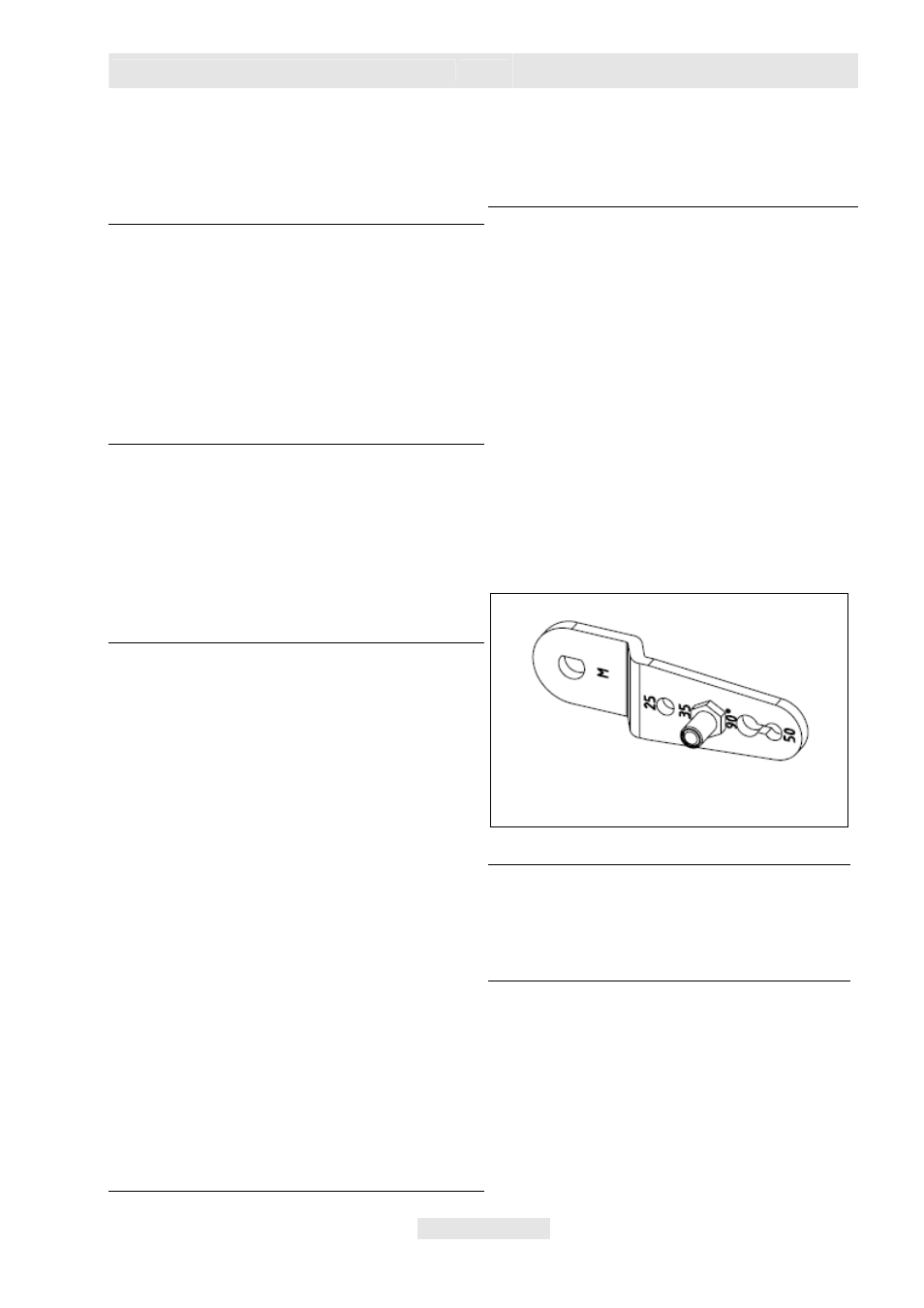

Рис
. 3 ·
Рычаг
M
со
штифтом
в
положении
35 (
состояние
поставки
)
Примечание
:
При
замене
стандартно
устанавливаемого
рычага
M
вновь
устанавливаемый
рычаг
следует
переместить
один
раз
по
всему
его
ходу
в
обоих
направлениях
,
чтобы
подогнать
его
к
наружному
измерительному
рычагу
.
