Установка на клапан, монтажные детали и
дополнительное оснащение
EB 8387-3 RU

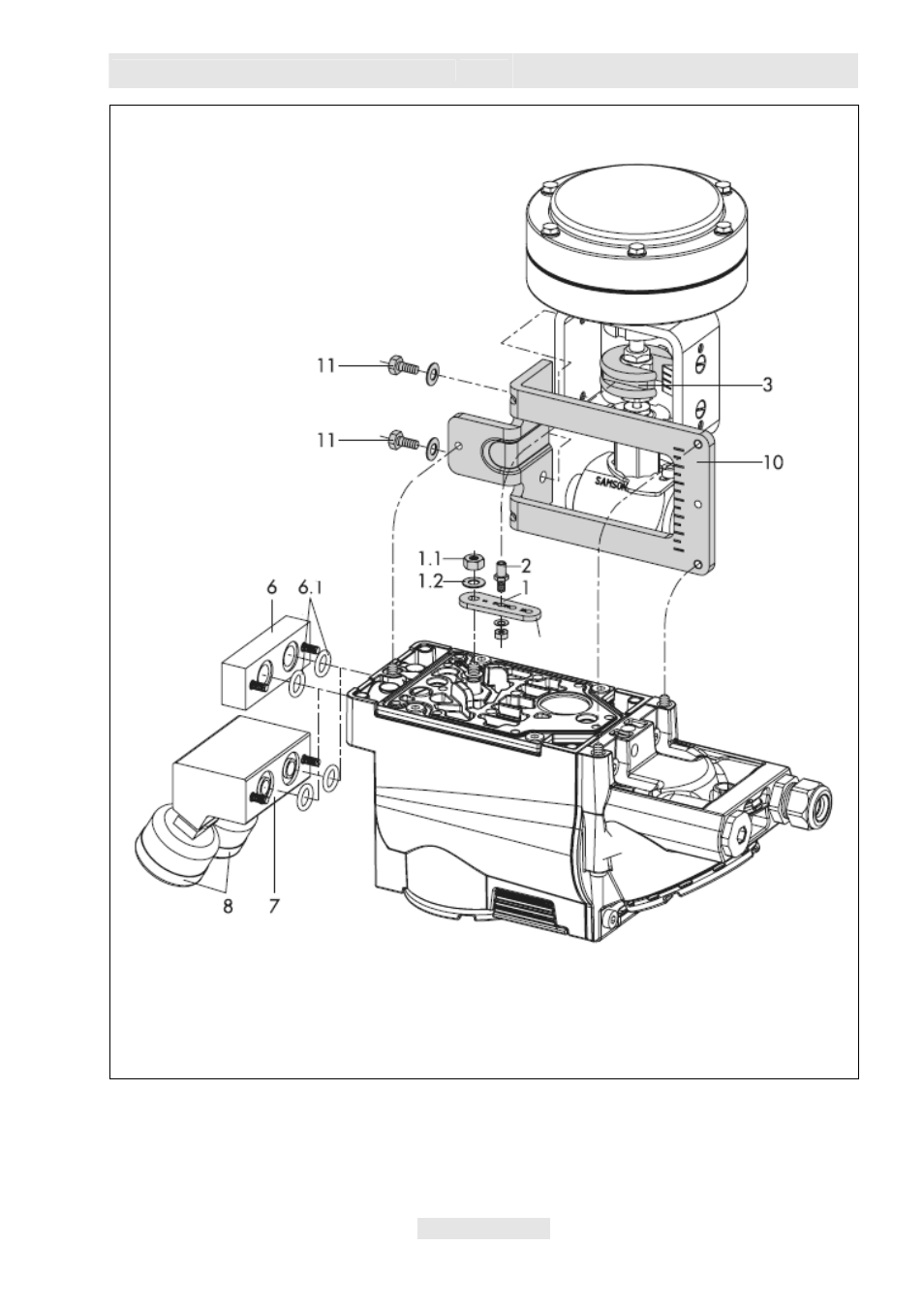

Рис
.7 •
Монтаж
на
микроклапан
тип
3510
Сброс управляющего давления:
OUTPUT 38
оснащается ввинчивающимся
дросселем
рычаг S
1
Рычаг
1.1
Гайка
1.2
Тарельчатая пружина
2
Штифт следящего механизма
3
Зажим
6
Плата подключения (только для
G ¼)
6.1
Уплотнительные кольца
7
Кронштейн манометра
8
Монтажный комплект
манометра
10
Уголок
11
Винт
