Установка на клапан, монтажные детали и
дополнительное оснащение
EB 8387-3 RU
Символы

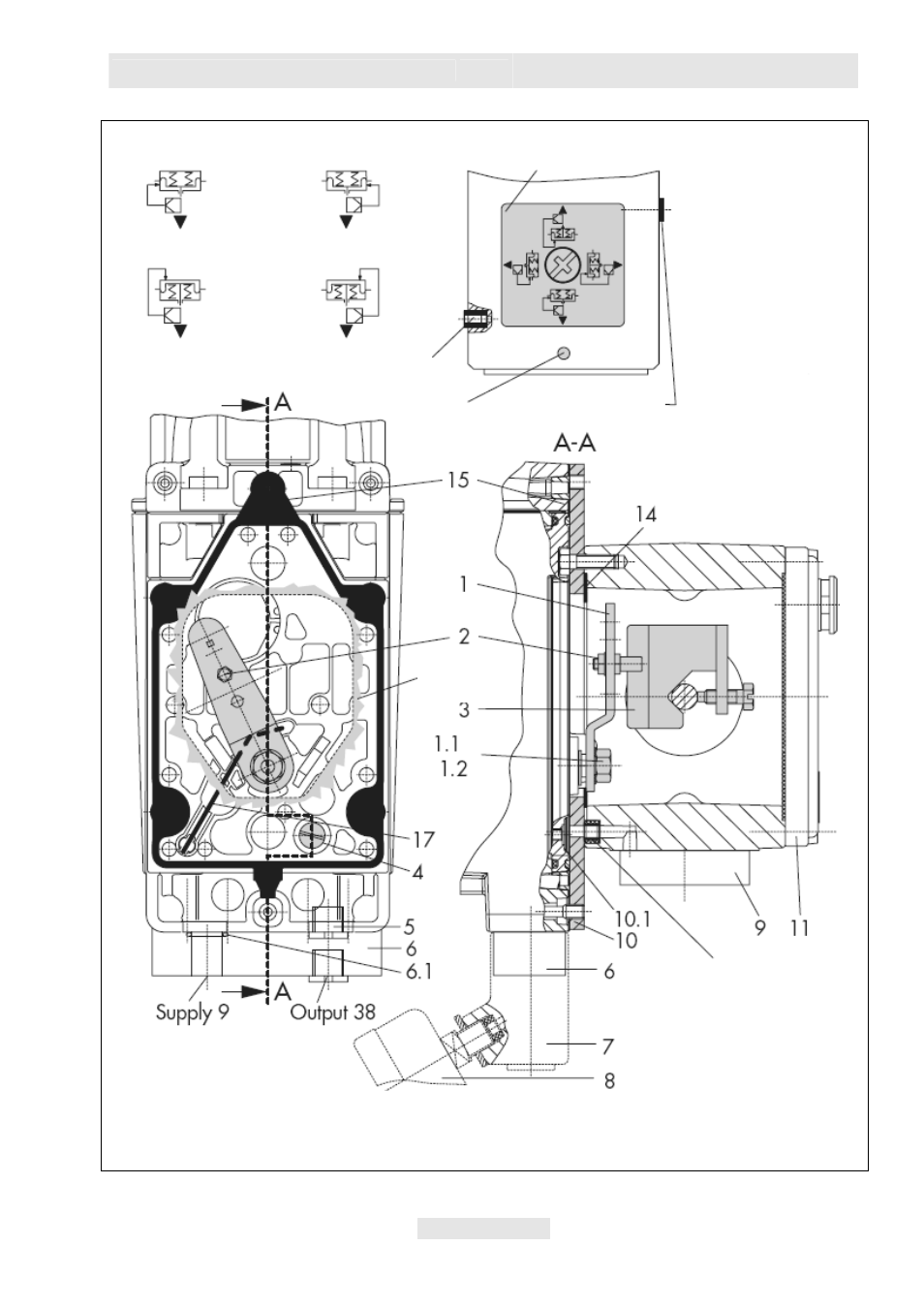

Рис.4 • Прямой монтаж – подключение управляющего давления для привода тип 3277-5 площадью 120см
2
шток привода
выдвигается
монтаж слева монтаж справа
плата переключения (9)
вход
управляющего
давления при
монтаже слева
шток привода
втягивается
маркировка
вход управляющего
давления при монтаже
справа
вход управляющего
давления с латунным
дросселем
1.
Рычаг
1.1
Гайка
1.2
Тарельчатая
пружина (гровер?)
2.
Штифт следящего
механизма
3.
Поводок
4.
Запорный винт
5.
Заглушка
6.
Плата подключения
6.1
Уплотнительные
кольца
7.
Кронштейн
манометра
8.
Комплект манометра
9.
Плата переключения
10.
Плата
10.1
Уплотнительное
кольцо
11.
Крышка
14.
Плоское уплотнение
15.
Фасонное
уплотнение
17.
Прижимная пружина
(
только для прямого
монтажа)
вырез
в плате (10)
11.1
