Инструкция по эксплуатации Samson 3731-3 Электропневматический позиционер
Страница 39
- 39
-
Подключения
EB 8387-3 RU
Примечание:
Могут
возникнуть
проблемы
в
осуществлении
связи,
если
выход
регулятора процесса/станции управления не
является HART-совместимым соединением.
Для решения этой проблемы можно
включить т.н. Z-box (зак.№. 1170-2374)
между выходом и соединительным кабелем.
Падение напряжения на устройстве Z-box
составляет около 330mV (соответствует
сопротивлению 16,5 Ом при токе 20 мА).
Альтернативно этому решению можно
использовать на выходе регулятора RC-
цепочку из последовательно включенного
сопротивления 250 Ом и параллельно
включенного конденсатора 22 мкФ.
Следует иметь в виду, что при этом нагрузка
на выходе регулятора увеличивается.

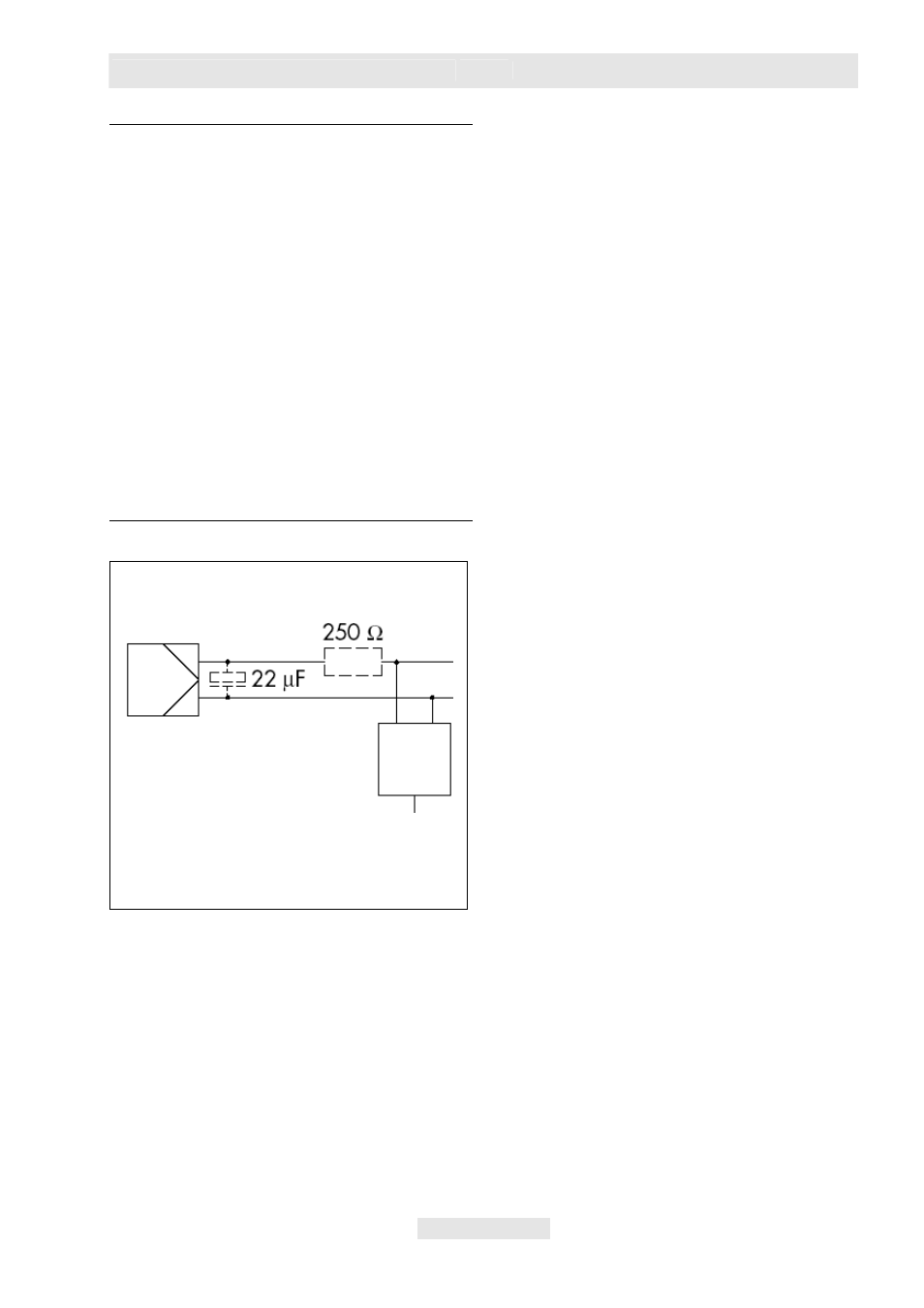

Рис
.14 •
Согласование
выходного
сигнала
регулятор/ станция управления
