Инструкция по эксплуатации Samson 3731-3 Электропневматический позиционер
Страница 38
- 38
-
Подключения
EB 8387-3 RU
5.2.1
Установление связи
Установление связи между персональным
компьютером с FSK-модемом или ручным
терминалом с одной стороны и
позиционером с другой осуществляется
согласно HART-протоколу.
FSK-
модем тип Viator
RS 232
не-Ex зак.-Nr.8812-0130
USB
не Ех зак.-Nr.8812-0132
Если напряжения нагрузки регулятора или
станции управления недостаточно, то
необходимо использовать промежуточный
развязывающий усилитель в качестве
согласующего устройства.
Соединенные для обмена посредством
HART-
протокола контрольные станции и
полевые приборы с их уникальными
адресами могут контактировать друг с через
прямое соединение или standard-bus
(
моноканал).
Прямое соединение:
Шинный адрес/вызывной адрес всегда
должен быть установлен на ноль (0).
Standard-Bus (
моноканал):
В standard-bus режиме (моноканал), как и в
случае прямого соединения позиционер
отслеживает аналоговый токовый сигнал
(
управляющая величина). Этот режим
работы предназначен, например, для
функционирования позиционеров в режиме
разбивки диапазона (каскадная схема).
Шинный адрес/вызывной адрес должен
быть в пределах от 1 до 15.

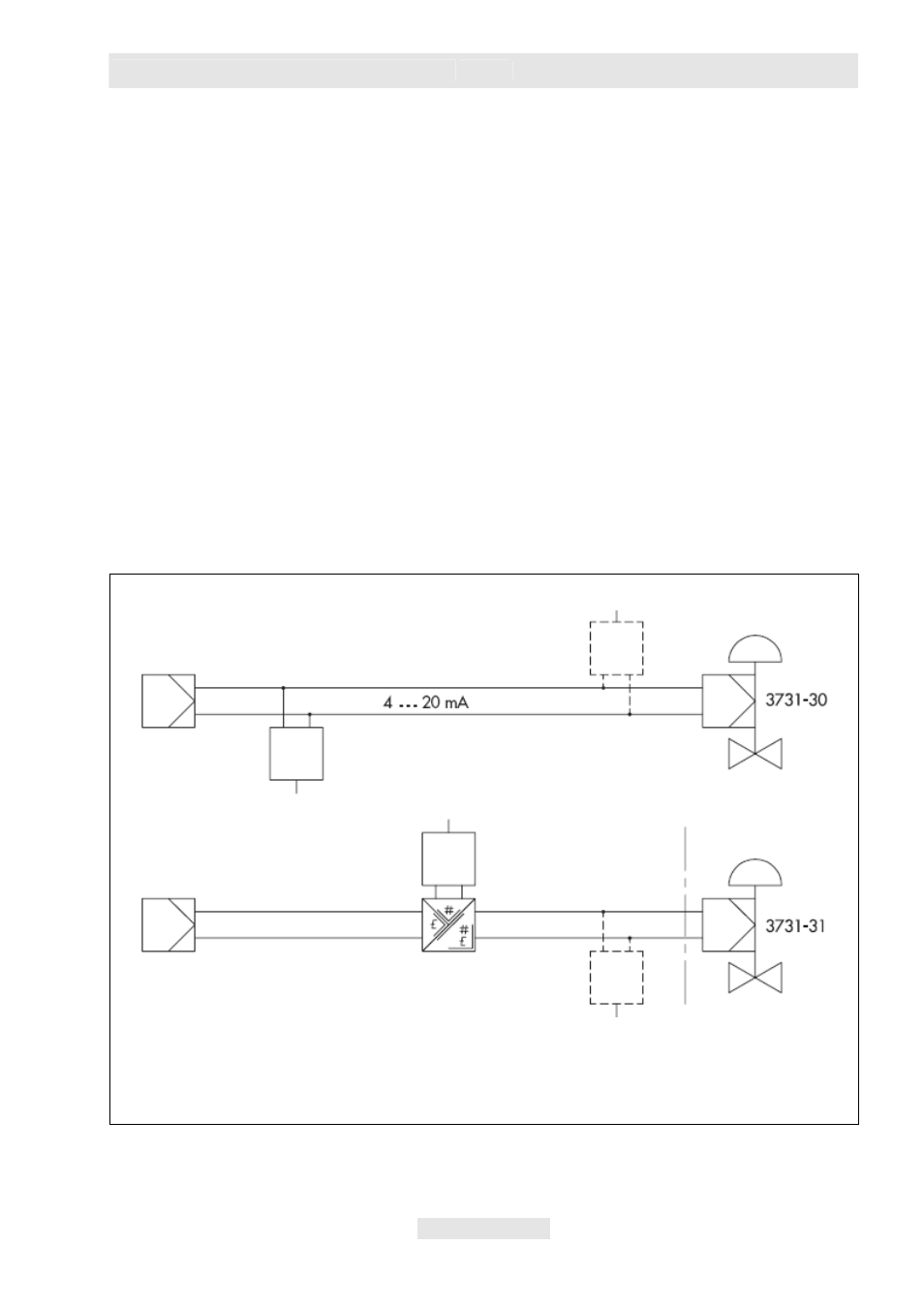

Рис
.13 •
Подключение
FSK-
модема
Ех-незащищенное
подключение
регулятор/ станция
управления
Ех-защищенное
подключение
регулятор/ станция
управления
ручной терминал или
второй FSK-модем
ручной терминал
или второй FSK-модем в Ех-исполнении
развязывающий усилитель в
Ех-исполнении
безопасная Ех-зона
зона
FSK-
модем
FSK-
модем
