Пуск в эксплуатацию - настройки
EB 8387-3 RU

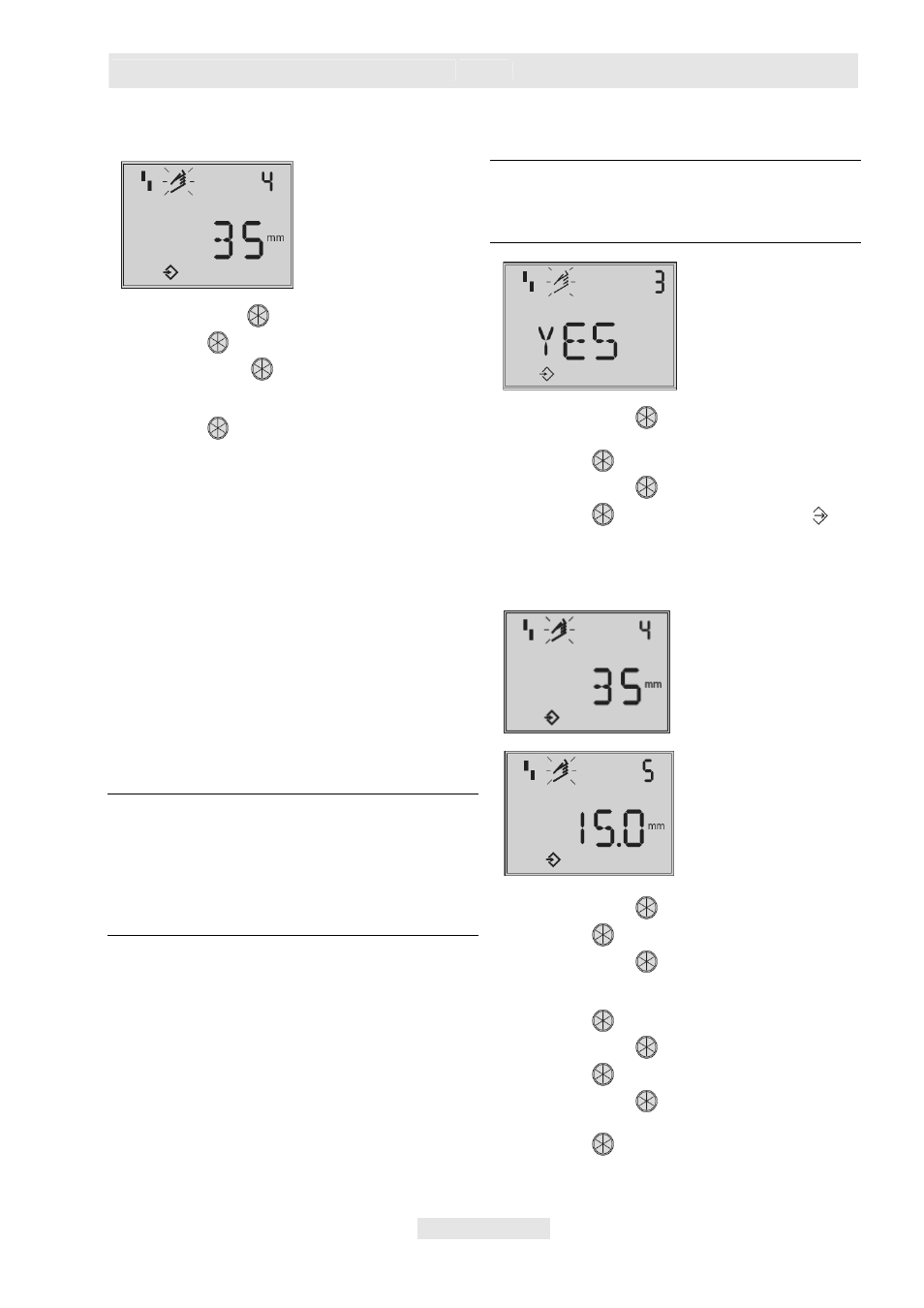

Ввод положения рычага:
Положение рычага
Значение по умолчанию
No (
Нет)
Поворачивать кнопку
,
пока не появится Код 4.
Нажать кнопку
,
Код 4 начинает мигать.
Поворачивать кнопку
,
чтобы выбрать положение
штифта на рычаге (вопросы монтажа см. в
соответствующем разделе)
Нажать кнопку
.
Значения номинального хода
выводятся в мм/°.
7.6.2. NOM –
Инициализация по
номинальному диапазону
Откалиброванный датчик позволяет очень
точно задавать эффективный ход клапана. В
процессе инициализации позиционер
проверяет, может ли регулирующий клапан
двигаться в обозначенном номинальном
диапазоне (рабочего хода или угла) без
столкновений.
Если да, обозначенный номинальный
диапазон принимается с пределами начала
диапазона рабочего хода/угла (Код 8) и
конца диапазона рабочего хода/угла (Код 9)
в качестве рабочего диапазона.
Примечание
:
Максимально
возможный
рабочий
ход
должен
всегда
превышать
введенный
номинальный
рабочий
ход
.
Если
это
не
так
,
инициализация
прерывается
(
сообщение
об
ошибке
с
Кодом
52),
поскольку
номинальный
рабочий
ход
не
достигается
.
Разрешение конфигурирования:
Примечание
:
Если
в
течение
120
с
не
происходит
ввода
какой
-
либо
настройки
,
функция
разрешения
конфигурирования
становится
неактивной
.
Значение по умолчанию:
No (
Нет)
Поворачивать кнопку
,
пока не появится Код 3,
вывод: No (Нет).
Нажать кнопку
,
Код 3 начинает мигать.
Поворачивать кнопку
,
пока не появится YES (Да).
Нажать кнопку
,
на дисплее появится иконка
.
Ввод положения штифта и номинального
диапазона:
Положение штифта
Значение по умолчанию:
No (
Нет)
Номинальный диапазон
(
заблокирован значением
Кода 4 = No (Нет))
Поворачивать кнопку
,
пока не появится Код 4.
Нажать кнопку
,
Код 4 начинает мигать.
Поворачивать кнопку
,
чтобы выбрать положение
штифта на рычаге (вопросы монтажа см. в
соответствующем разделе).
Нажать кнопку
Поворачивать кнопку
,
пока не появится Код 5
Нажать кнопку
,
Код 5 начинает мигать.
Поворачивать кнопку
,
пока не появится
номинальный рабочий ход/угол.
Нажать кнопку
.
