Ввод в эксплуатацию
3 Ввод в эксплуатацию
Перед вводом в эксплуатацию контура
регулирования, убедитесь в правильности
присоединения всех устройств, отсутствии
протечек.
Открыть
защелку (4) и открыть
показывающую панель (5) для легкого
доступа к панели управления регулятора.
Убедиться в правильности установки
переключателя
направления действия
регулятора (см. раздел 2.1.1).
3.1 Настройка регулятора
Регулятор нужно настроить в соответствии с
характеристиками системы регулирования с
помощью
задатчиков регулирующего
модуля K P и T n и/или T v , чтобы убедиться,
что регулятор может сводить любые
рассогласования в системе, вызванные
переменными возмущениями, к нулю или по
крайней мере минимизировать их, для всех
заданных значений.
Если у регулирующей станции есть
переключатель
ручн./автомат. режима
(1.6), установку можно запускать в
ручном режиме.
Рекомендуется определять параметры
настройки с помощью настраивающегося
теста (в соответствии с методом Циглера-
Никольса), который в большинстве случаев
приводит к обоснованным результатам:
1. Подать пневмопитание (1.4 ±0.1 бар).
2. Установить на компараторе коэф.
пропорциональности K P на минимальное
значение.
3. Установить задатчик T
n
на максимальное
значение, T
v
на минимальное значение
(применяется только к ПИ- и ПИД-
регуляторам)
8 EB 7030 RU

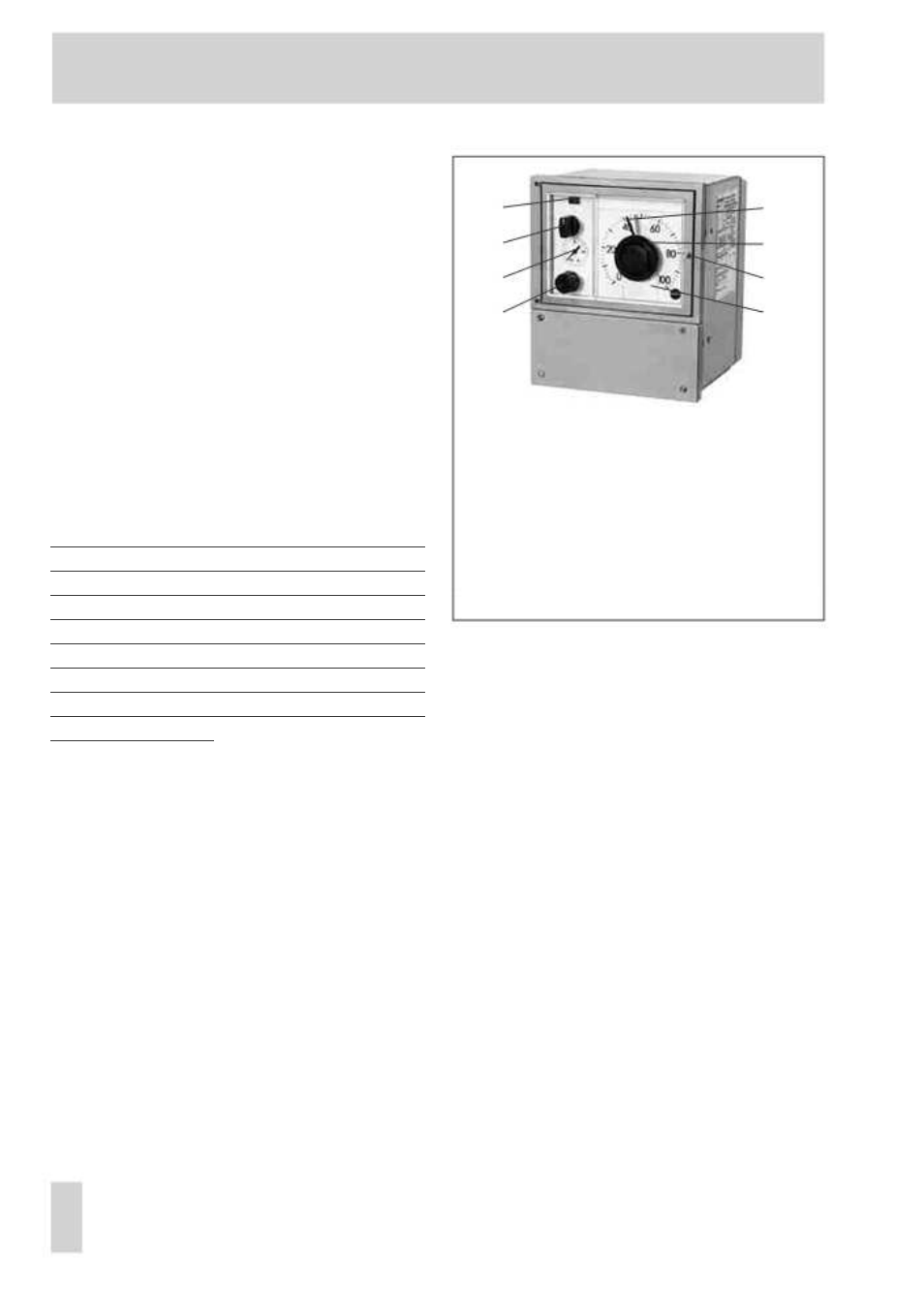

1.8 1.3
1.6 1.4
1.5 4
1.7 5
1.3 Указатель текущего значения (красный)
1.4 Регулятор заданного значения с зелен. указат.
1.5 Индикатор пневматического сигнала
1.6 Переключатель ручн./автомат.
1.7 Задатчик для пневматического сигнала (ручной)
1.8 Индикатор перепада давления
4 Защелка
5 Показывающая панель
Рис. 4 · Вид спереди
Настройка в ручном режиме:
4.Установить переключатель
ручн./автомат. в положение ручн.
5. Настроить ручной задатчик (1.7)
управляющего сигнала так, чтобы
регулируемая величина (указатель
текущего значения 1.3) постепенно
установился на заданную величину
(указатель заданного значения 1.4).
Индикатор
перепада давления (1.8)
должен приблизиться к нулю, включить
переключатель ручн./автомат. (1.6) в
режим автомат.
Следовать пункту 6 и 7.
Настройка в автоматическом режиме:
4. Установить заданное значение
регулятором (1.4) на показывающей
панели.
5. Постепенно установить задатчик T
n
на
его нижнее значение (полностью
открытый) перемещая красный
указатель текущего значения к зеленому
указателю заданного значения. Снова
закрыть ограничитель T
n
.
