Подключения
7.1.2 Установка пневмопитания
для
исполнения с регулятором
давления
воздуха питания
Применяется только в регулирующих
станциях тип 3432 с регулятором давления
воздуха питания (1.9).
Шланговые
присоединения
для
пневмопитания расположены прямо выше
углов регулирующей станции на переходу
присоединительной
станции
(внутри
корпуса).
Присоединения
уплотняются
шланговыми фитингами.
Снять левый крайний фитинг и
присоединить с помощью шланга к
проверочному манометру.
В
регулирующей
станции,
с
переключателем ручной/автомат, есть
присоединение для проверки (желтое),
внутри
показывающей
панели.
Использовать вложенное для этого
исполнения
присоединение
для
проверки (Рис. 15).
Открутить
крышку
регулятора
давления. Ослабить стопорную гайку
шпинделя и отрегулировать шпиндель:
Повернуть
шпиндель
по
часовой
стрелке для увеличения пневмопитания
и против часовой стрелки для его
уменьшения.
Зафиксировать положение шпинделя
стопорной гайкой и закрутить заднюю
крышку, когда пневмопитание на
проверочном манометре покажет
давление от 1.4 ±0.1 бар (20 ±1.5 psi).

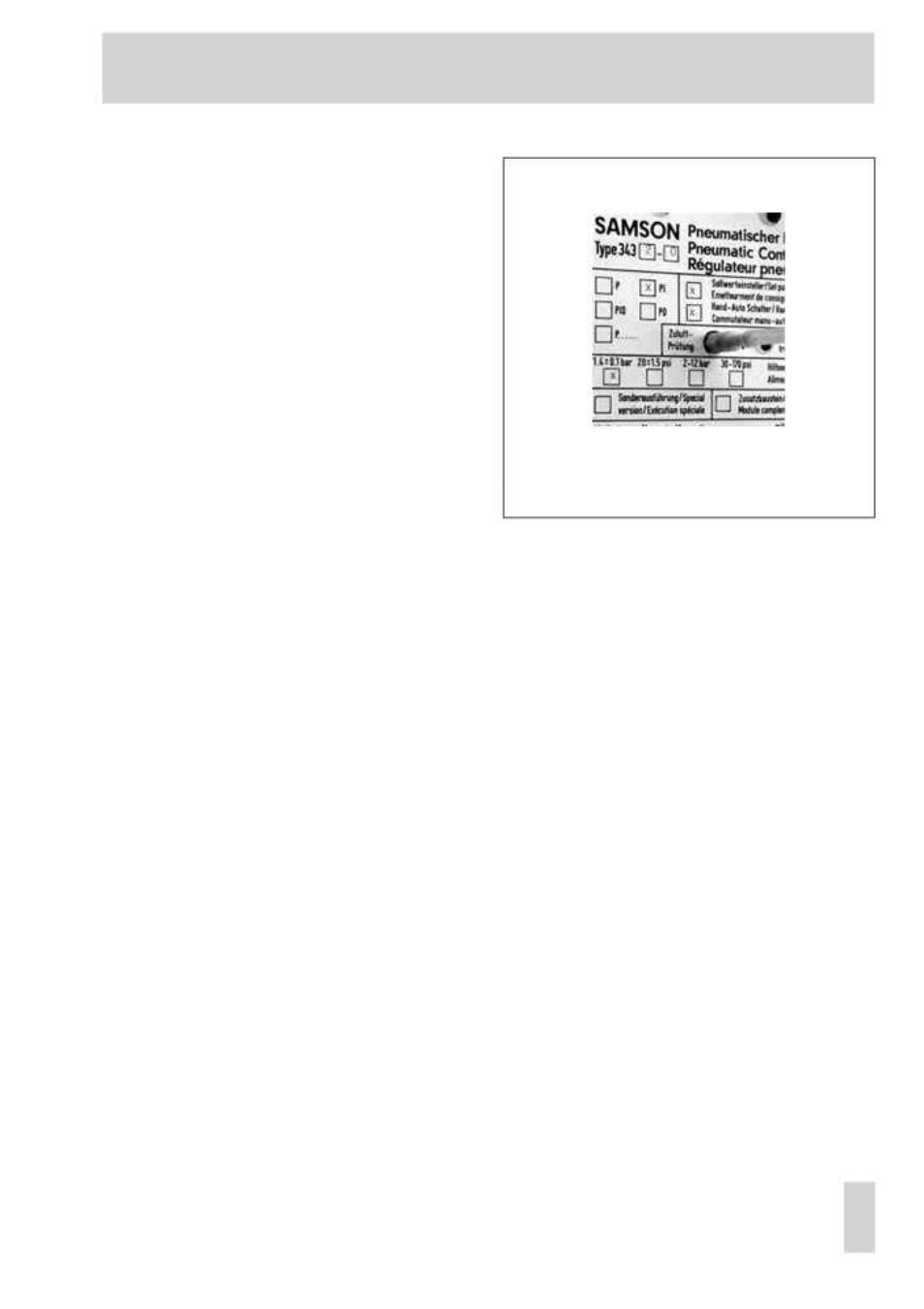

Рис. 15 · Проверочное
присоединение с проверочным
соединителем.
