Инструкция по эксплуатации Samson 3430 Пневматический регулятор
Страница 15
Принцип
действия
ПИ
-регулирующий модуль тип 3433-2
0.2
Kp
20
0.2
Kp
20
0.2
Kp
20
R
Обратная связь
Переключатели
R1/R2
Сильфоны обр. связи A Напр. действия
Z=Пневмопитание1.4бар B Пневмопитания
Y
A
Выходное давление
S
Переключающее давление

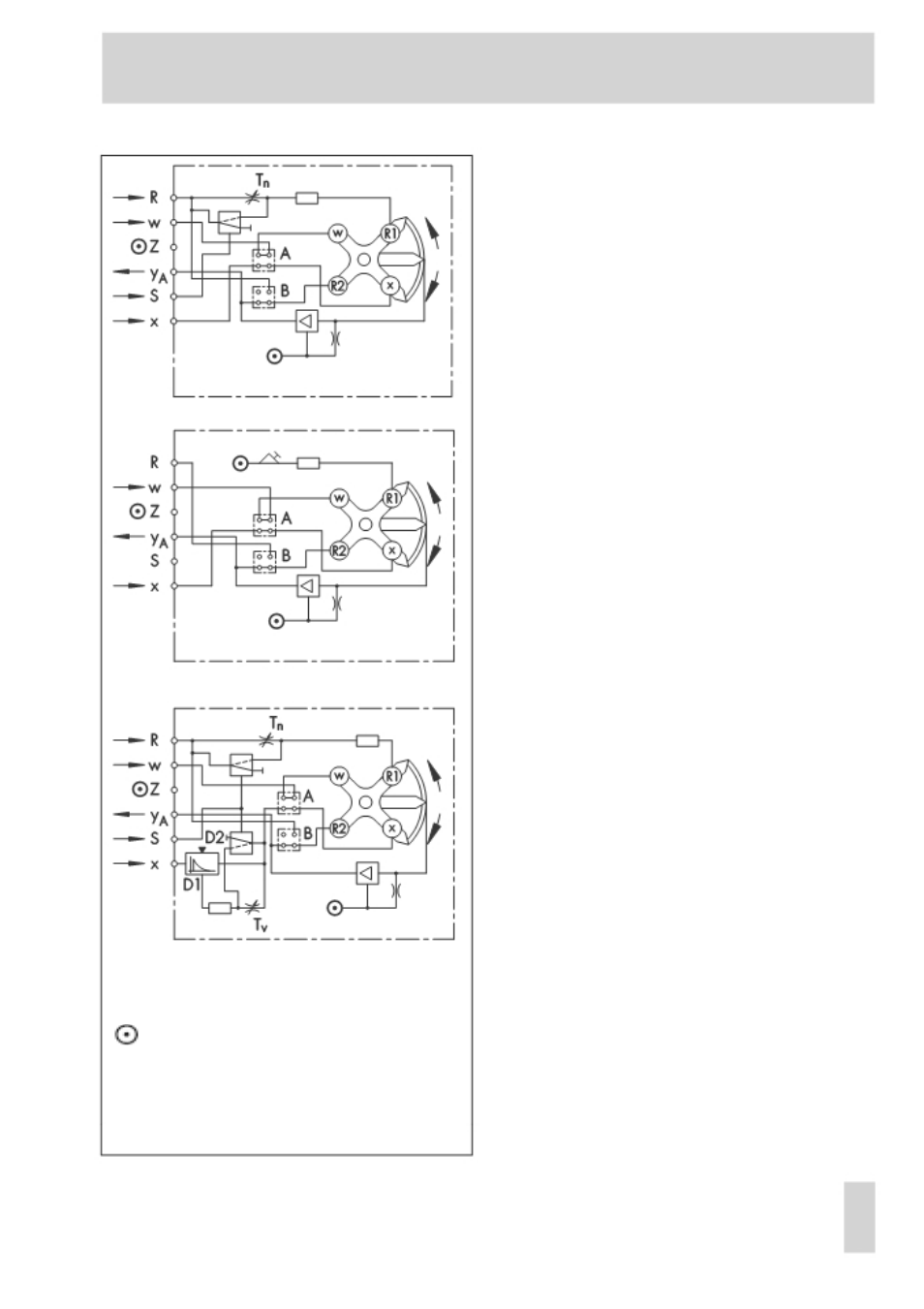

Рис. 7 ·Регулирующие модули тип 3433
Эти_регулирующие модули схожи по
многим аспектам с ПИ-регулирующими
модулями тип 3433-2, однако, оснащаются,
например, задатчиком рабочей величины,
дифференцирующим звеном или
многопозиционным переключателем, в
зависимости от применения.
П
-регулирующий модуль тип 3433-1
соответствует типу 3433-2.
Задатчик рабочей величины используется
вместо интегрированного элемента
ПИД
-регулирующий модуль тип 3433-3
соответствует типу 3433-2.
Дополнительно имеет дифференциальное
звено которое ускоряет примерно в 10 раз
на
входе регулируемой величины
х.
Дифференциальная составляющая времени
устанавливается на задатчике T
V.
EB 7030 RU
15
