Управление
Настройка или изменение направления
действия :
Открутить винт переключателя А (рис.2) и
вытащить вместе с переключателем. Если
потребуется,
можно воспользоваться
рычагом сбоку.
Не потеряйте резиновое уплотнение.
Повернуть переключатель на 90° так,
чтобы требуемая стрелка совпала со
стрелкой на основной плате.
Вставить переключатель и закрутить винтом.
Вставить регулирующий модуль в
регулирующую станцию.
2.1.2 Пневмопитание
(только с регулирующим модулем тип 3433)
Направление переключателя В (рис.2) со
стрелками определяет пневмопитание с
сильфонами обратной связи. К этому можно
получить доступ после отключения
компаратора (блок сравнения) (3.1)
►yA Нормальное пневмопитание, около 1
м н ³/ч в % от рассогласования в
системе
►R Большое пневмопитание, около 3
м н ³/ч в % от рассогласования в
системе (не с П- или ПИ-
регулирующим модулем)
1
1.3
1.1
4
1.4
5
2
Пневмопитание Направл.действия
B A 3.2
3.3
3
6
7
Регулирующий модуль тип 3432
1 Регулир. станция (Type 3432)
1.1 Шкала
1.3 Указ-ль текущ.знач. (красный)
1.4 Регулятор заданного значения
2 Преобразовательный модуль
3 Регулирующий модуль
3.1 Компаратор (блок сравнения)
3.2 Присоединительная плата
3.3 Шестигранные винты
3.4 Винты (внутри)
3.4 8 9 3.1 6
10
12
11
4 Защелка
5 Показывающая панель
6 Монтажный винт
7 Ограничитель
8 Нулевой задатчик
9 Задатчик Kp
10 Задатчик Tn
11 Задатчик Tv (только в ПД /
ПИД регуляторах)
12 Задатчик рабочей величины
(только в П/ПД регул-ах)
3 10 9
Напр.действия
A
8
Вид сбоку без компаратора Регулирующий модуль тип 3433-2 (ПИ) Регулирующий модуль тип 3434-2 (ПИ)

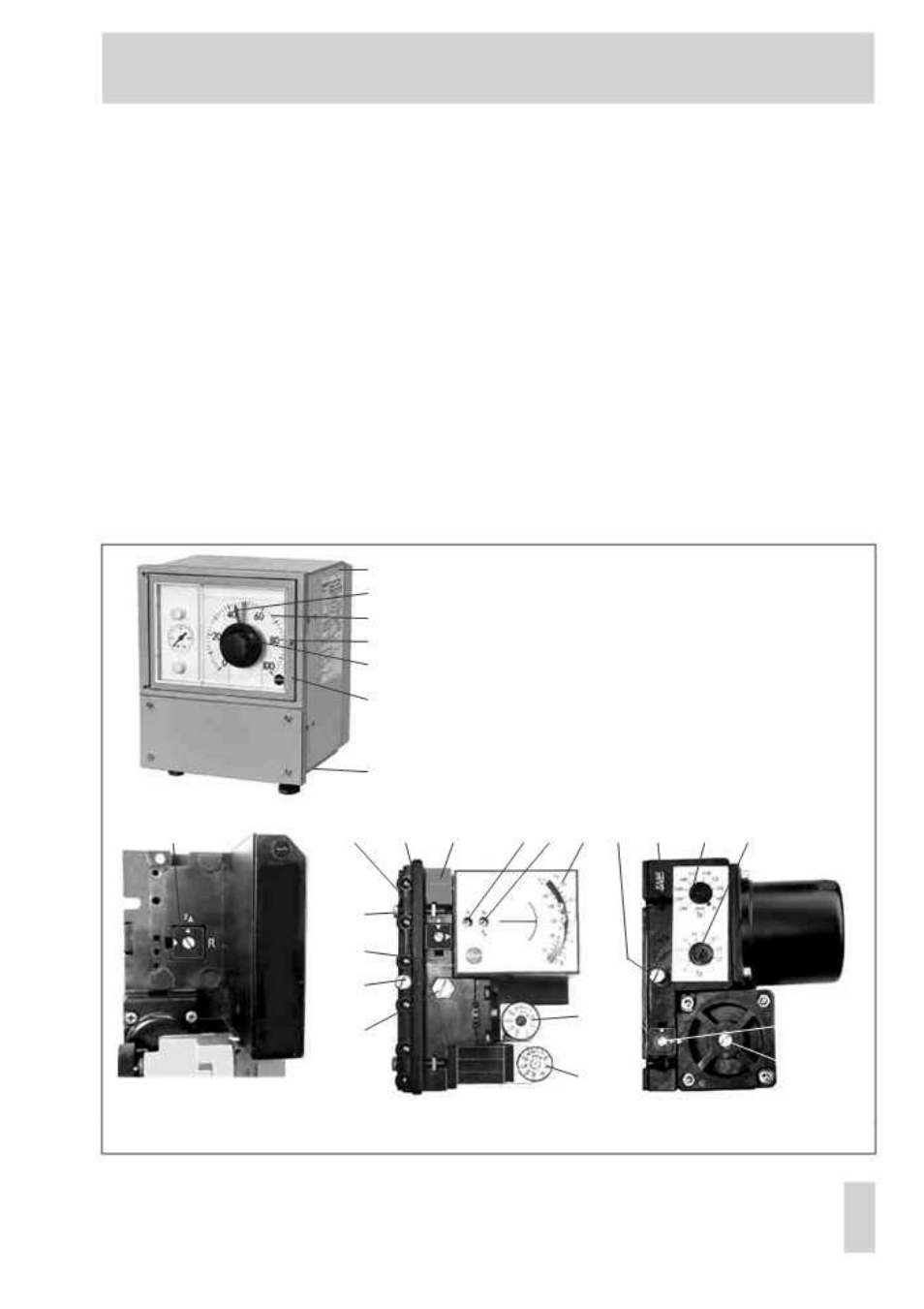

Рис. 2 · Переключатели и задатчики
EB 7030 RU 5
