Инструкция по эксплуатации Samson 3430 Пневматический регулятор
Страница 16
Принцип
действия
ПД
-Регулирующий модуль тип 3433-4
соответствует типу 3433-1.
Дополнительно имеет дифференциальное
звено которое ускоряет примерно в 10 раз на
входе
регулируемой
величины
х.
Дифференциальная составляющая времени
устанавливается на задатчике T
V.
П
/ПИ-Регулирующий модуль тип 3433-5
с переключателем П/ПИ может
дополнительно использоваться как П-
регулятор с задатчиком рабочей величины
или как ПИ-регулятор.
Конструкция такая же как в ПИ- и П-
регулирующем модуле.
ПД/ПИД-регулирующий модуль тип 3433-6
с
переключателем
ПД/ПИД
может
дополнительно использоваться как ПД- или
ПИД-регулятор.
П
-Регулирующий модуль тип 3433-9
С рабочей величиной, зависимой от заданной
величины, соответствует регулирующему
модулю тип 3433-1 за исключением
пропорционально сохраняющейся рабочей
величины от заданной величины w.
16
EB 7030 RU
0.2
Kp
20
0.2
Kp
20
0.2
Kp
20

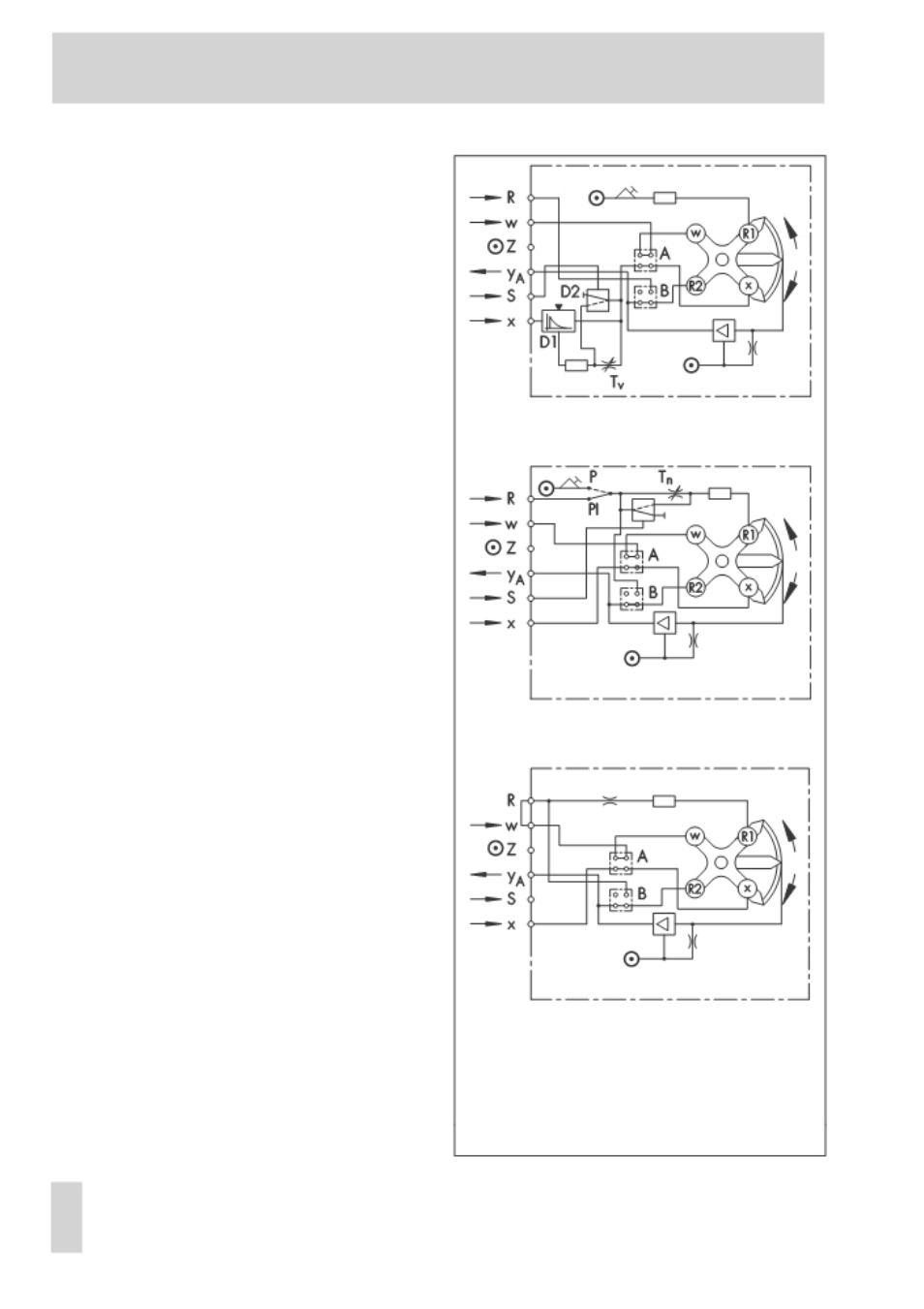

Рис. 8 · Регулирующие модули тип 3433
