Установка – Инструкция по эксплуатации Samson 3430 Пневматический регулятор
Страница 23
Установка
Монтажные
детали для датчика Ø 12 мм, длина
425 мм
Прижимный
фланец
Для настенного монтажа, например, контейнер без
давления или канал трубопровода
Зак. номер 1090-9547
Фланец смонтировать на стену двумя винтами и
закрепить датчик температуры в фланце двумя
другими винтами.
Резьбовой
ввод (Ру 10)
G½ Зак. номер 1080-4881
G¾ Зак. номер 1080-4882
Уплотнить резьбу уплотнением. Вставить датчик с
резьбовым вводом и накидной гайкой.
Затянуть накидную гайку.
Резьбовой
ввод (Ру 40) с зажимной гайкой
G½ Зак. номер 1080-4884
32
8
Ø50
G
G¾
SW 32
G
1
36
G¾ Зак. номер 1080-4885
Устанавливается как описано выше. Затягивается зажимная гайка
вместо накидной гайки.
Резьбовая
защитная гильза (Ру 63)
G½ Зак. номер 1080-4888
G¾ Зак. номер 1080-4889
Использовать защитную гильзу при повышенных
условных давлениях, присутствии коррозийных сред
или когда требуется замена датчика без остановки
установки.
Правильно вставить датчик в основание защитной гильзы.
Затянуть накидную гайку.
Приварная
защитная гильза (Ру 63)
Зак. номер 1080-4890
Фланцевая
защитная гильза
Зак. номер 1080-4891 (Ру 40)
1080-4892 (Ру 100)
Внимание: Все соприкасающиеся с влагой части
резьбового ввода и защитной гильзы сделаны из
нержавеющей стали 1.4571.

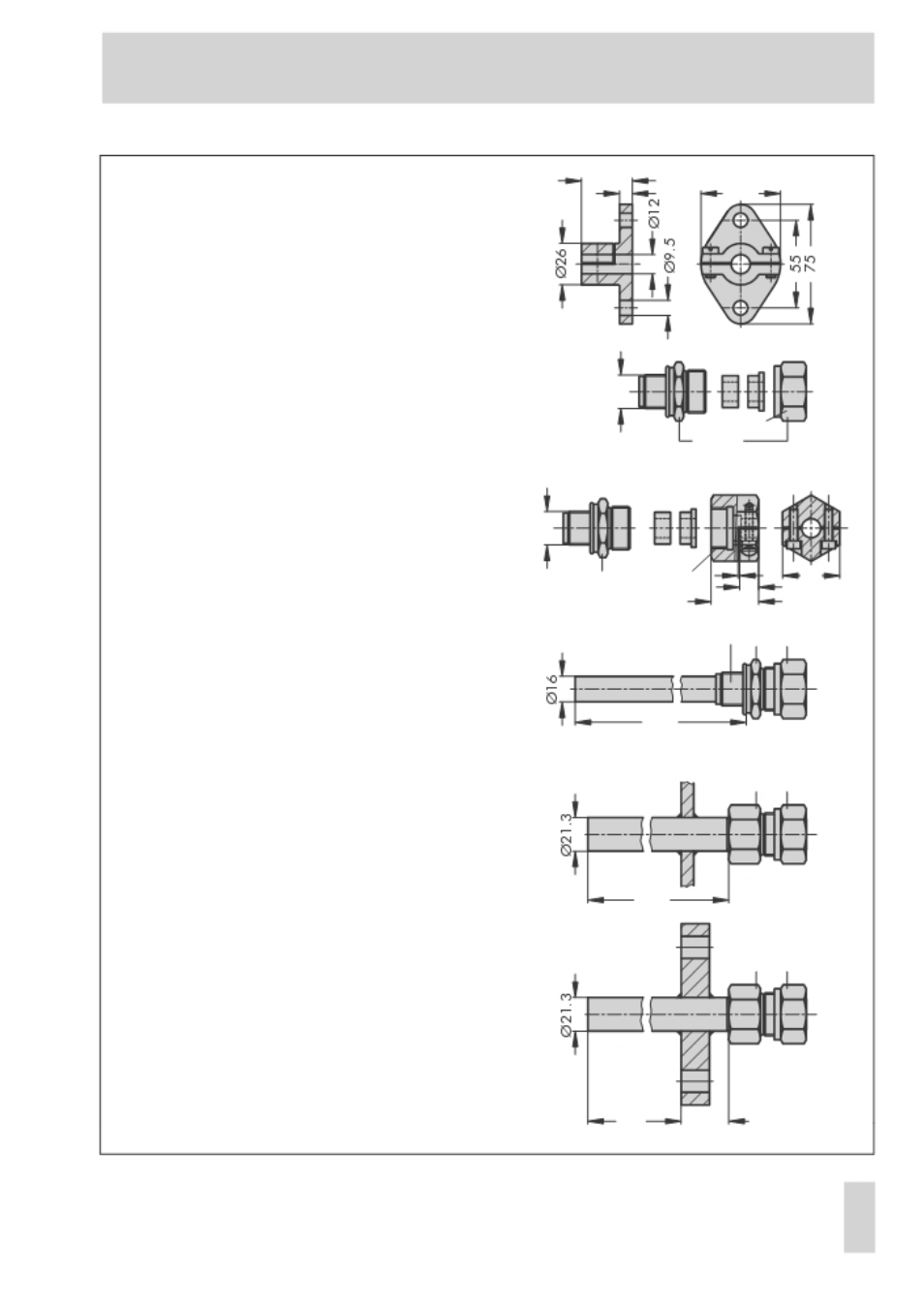

Рис. 13 · Монтажные детали для датчика
SW 32
G¾
12
30
G SW 32
385
SW 32
375
SW 32
335
40
EB 7030 RU
23
