Принцип
действия
5.4
Дополнительные
модули
5.4.1 i/p-преобразователь тип 6112
Внешний управляющий сигнал w
внеш
и/или
регулируемая величина х могут передаваться
токовым сигналом 4(0) до 20 мA или 1 до 5
мA
и
преобразованным
через
i/p-
преобразователь
пневматическим
унифицированным сигналом 0.2 до 1 бар.
Дополнительный i/p-модуль с одним или
двумя преобразователями интегрируется в
регулирующую
станцию
и
может
использоваться только с регулирующими
модулями тип 3433.
5.4.2 Переключатель w
внутр
/w
внеш
При
использовании
комбинированного
регулятора с заданной установкой и с
входным параметром, регулятор оснащается
позиционным переключателем w
int
/w
ext
.
Объединенный
регулятор
заданной
величины с индикатором перепада давления
позволяют
плавно
переключать,
когда
индикатор на нуле. См.раздел 3.3.
5.4.3 Регулятор давления воздуха
питания
Когда регулятор давления воздуха питания
монтируется на регулирующую станцию тип
3432, возможно подключение рабочего
давления
от
2.0
до
12
бар.
Регулятор давления воздуха питания тип
3708-5003 редуцирует и регулирует рабочее
давление до требуемого пневмопитания от
1.4 бар.
18
EB 7030 RU
Присоед-ая плата с двумя i/p-преобразователями
для регулируемой величины x и внеш.зад.величины
Задатчик для внутр.зад.величины
Переключатель w
внутр
/w
внеш
Регулятор давления воздуха питания

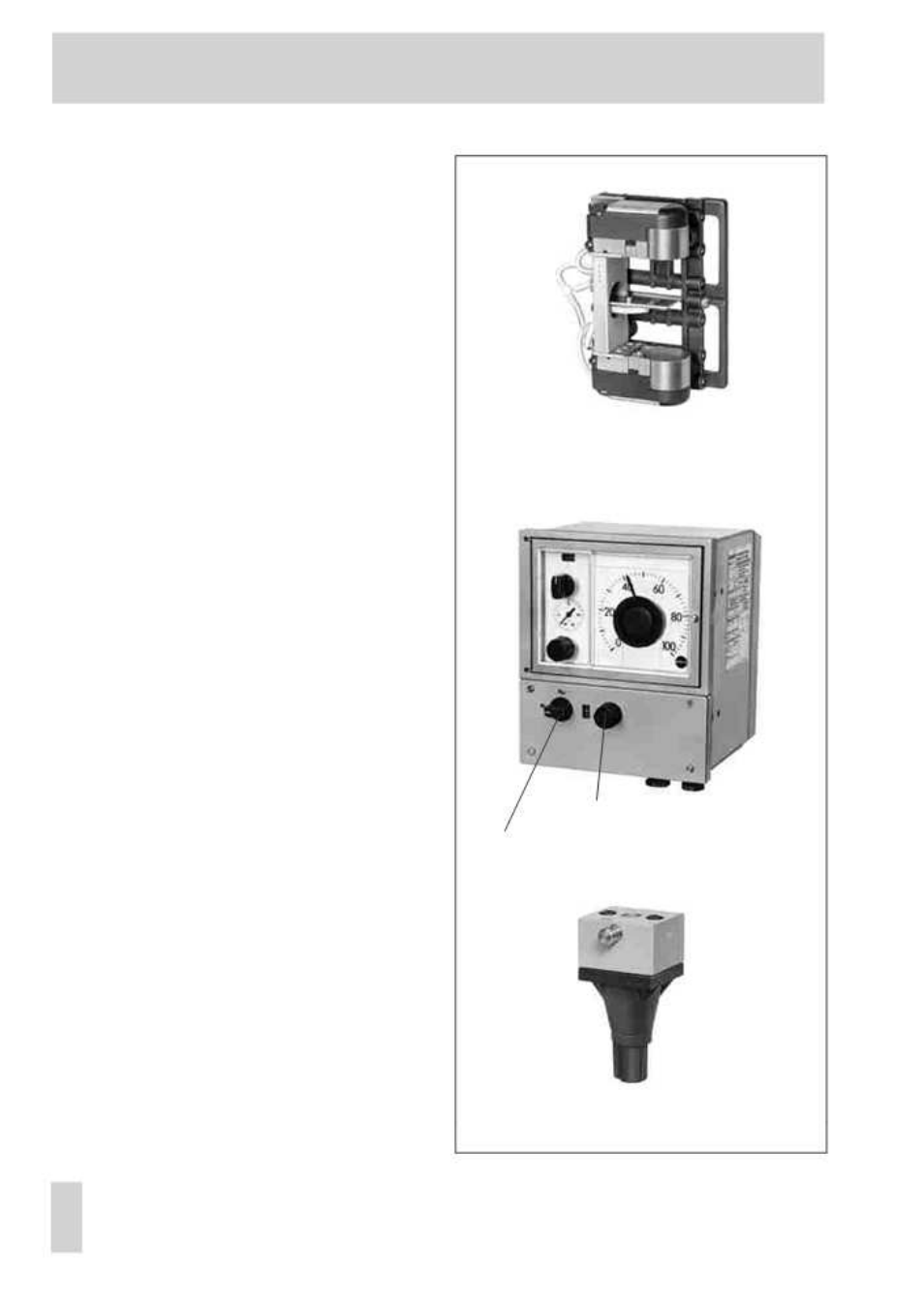

Рис. 10 · Дополнительные модули
