Подключения
7
Подключения
7.1 Пневматическое подключение
Пневматические
подключения
прибора
изготавливаются с резьбой 1/8 NPT. Можно
использовать обычные штуцеры для трубок
или пластиковые шланги.
Внимание
!
Пневмопитание должно быть осушено и
очищено
от
масла
и
пыли.
Нужно
соблюдать
инструкцию
по
монтажу
регулирующей станции воздуха питания.
Продуть все пневмотрубки и шланги перед
их соединением.
Назначение
присоединений
маркировано
знаками и отображено снизу корпуса.
Их можно дополнительно маркировать на
тыльной
стороне
корпуса,
используя
специальные наклейки, которые поставляются
с регулирующей станцией.
38 Выход y – Регулируемая переменная,
Выходной сигнал регулятора для управления
регулирующим клапаном или позиционером.
8/9 Питание – Пневмопитание ,
Пневмопитание 1.4 ±0.1 бар или 2 до 12 бар
для исполнения с регулятором давления
пневмопитания (см. раздел 5.4.3).
27 Вход w
внеш
– Внешняя заданная величина,
Закрыт в регуляторе с установкой задания и
открыт для прис-ия внешней заданной
величины в регулятор со следящей системой.
26 Вход x – Регулируемая величина,
Закрыт
с
регулятором
давления
или
температуры
(регулируемая
величина
выдается преобразовательным модулем).
Открыт с унифицированным регулятором.
24
EB 7030 RU
7.1.1 Основные применения
Регулятор для унифицированных сигналов
MU - Преобразователь
STR - Позиционер
26 8/9 38
MU
x
Z
y
0.2...1 бар Пнев-е 0.2 ...1 bar
STR
Регулятор температуры (с тип 3436)
Датчик
8/9 38
Z
y
Пневмопитание 0.2 ...1 бар
STR
Регулятор давления (с тип 3435)
8/9 38
Z
y
Пневмопитание 0.2 ...1 бар
STR
Присоединение к процессу
для измерения давления:
Присоединение к трубопроводу,
сосуду высокого давления и т.д..

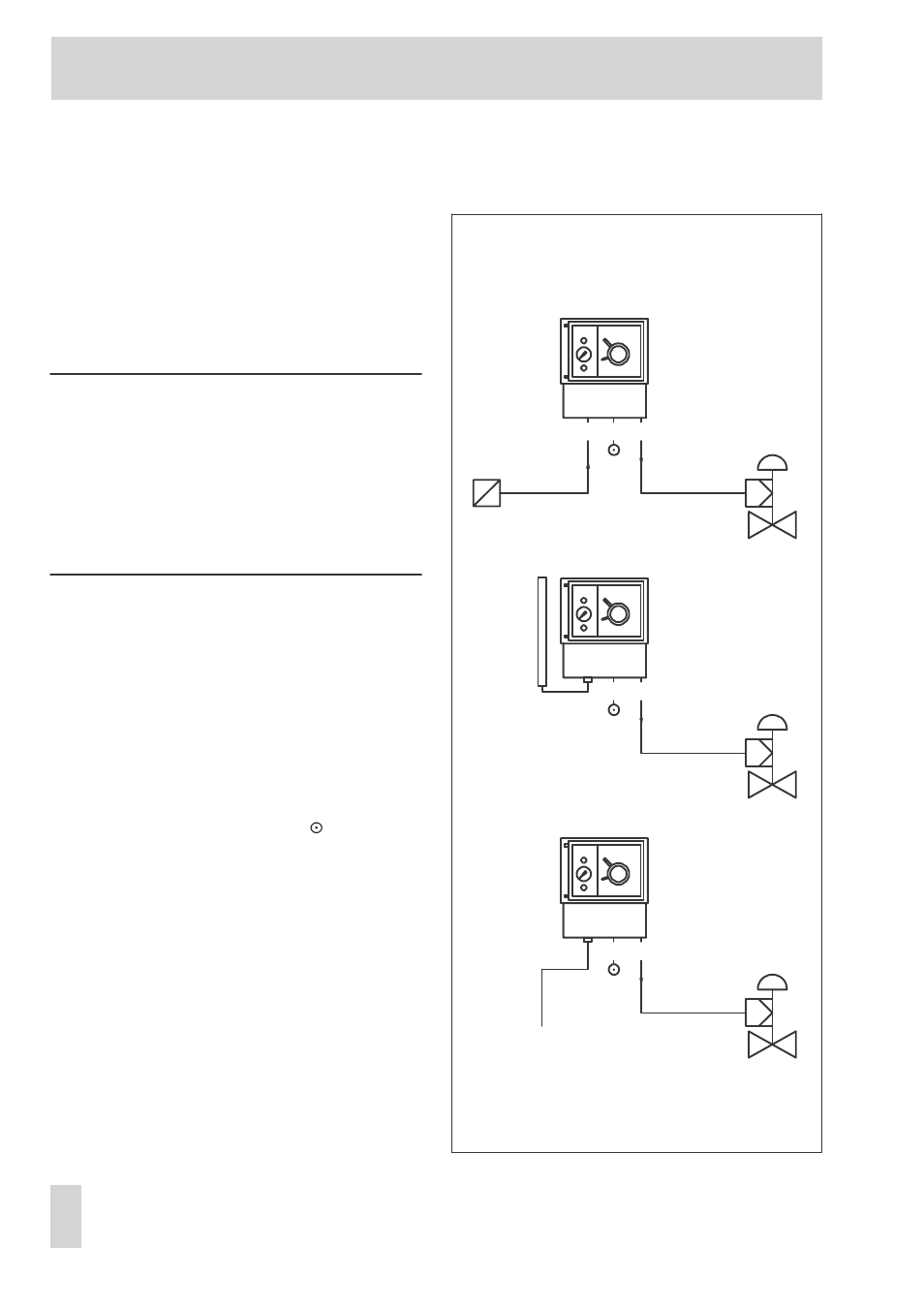

Рис. 14 · Стандартные применения
