Страница 30
Замена
9.2
Замена
преобразовательного
модуля
Преобразовательный модуль тип 3435 и тип
3436 крепится к регулирующей станции тип
3432 шестью винтами.
Пневмопитание x присоединяется двумя
силиконовыми трубками.
Преобразовательный модуль можно заменить
когда измерительный элемент поврежден или
диапазон измерений нужно изменить.
Когда Вы заказываете новый модуль, нужно
указать исполнение датчика и требуемый
диапазон
измерения.
Дополнительно,
укажите,
пожалуйста,
информацию
с
шильдика
старого
преобразовательного
модуля.
1 Открутить
переднюю
панель,
расположенную под дисплеем. Отсоединить
соответствующие
электрические
клеммы
модуля.
2 Отсоединить
трубки
регулируемой
величины х и пневмопитания Z от
присоединительной платы корпуса.
3 Открутить шесть монтажных винтов
снизу регулирующей станции и снять
преобразовательный модуль.
4 В обратном порядке установить новый
преобразователь.
При присоединении трубок к порту x
и Z, важно не перепутать их. Трубка
пневмопитания включает в себя
шланговую
прокладку
с
ограничителем и фильтром.
30
EB 7030 RU
Шланговая прокладка
Регулируемая величина x Пневмопитание Z

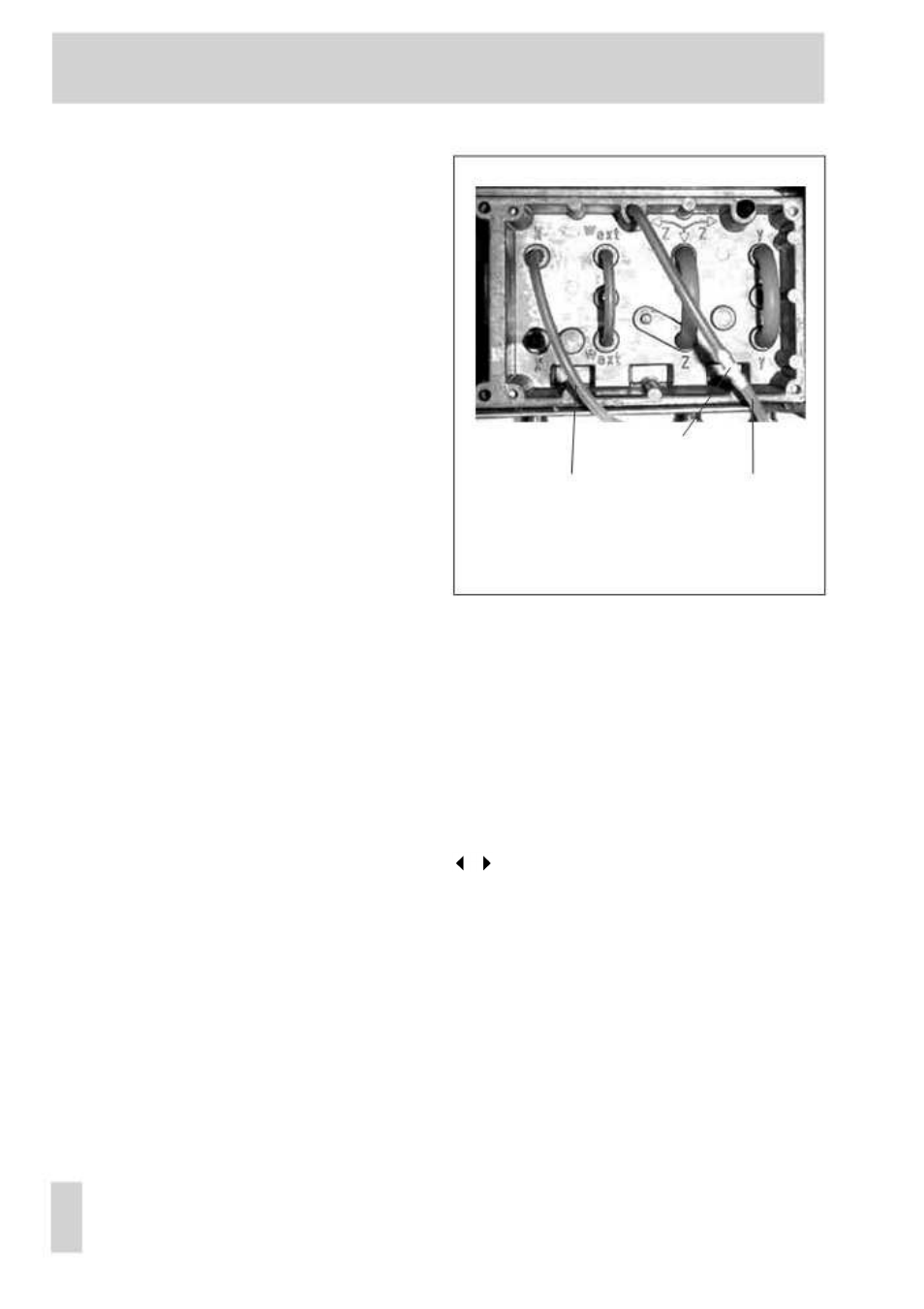

Рис. 19 · Присоединительная плата
9.3
Проверка
функций
регулятора
Проверить чтобы регулятор, регулируемая
величина и регулируемая переменная были
байпасно связана в портах x (26) и y (38)
снизу регулирующей станции.
Установить переключатель A на
увеличение/уменьшение,
ограничитель T
n
на “полностью
открытый” и ограничитель T
v
на
“закрыт”.
Изменять управляющую величину на
регуляторе заданного значения через весь
диапазон. Регулятор работает нормально,
если указатель регулируемой величины
(красный) и указатель регулируемой
переменной (маленький манометр)
следуют за управляющей величиной
через весь отображаемый диапазон.
