Установка
Трубный монтаж
Монтируется с помощью трех хомутов
Требуемая монт.деталь: Зак.номер.1400-6301
Щитовой монтаж
Монтируется с помощью с помощью 4-
х монтажных элементов (DIN 43835).
Расстояния от осевых линий до крышки
около 235 мм.
Плотное размещ-е в пазах без крышки в
соотв. с DIN IEC 61554 (DIN 43700).
Тип 3432:
Щитовой проем 188
+1
x 255
+1
мм,
Требуемый щитовые монт.детали:
Зак.номер. 1400-6300.
Тип 3431:
Щитовой проем 188
+1
x 138
+1
мм,
Требуемый щитовые монт.детали:
Зак.номер. 1400-6303
Защитная крышка (аксессуар):
Зак.номер. 1400-6311
труба 2”
Ø7
Кабельные вводы
M20x1.5
Порты:
26 x Регулируемая величина
27 w
внеш
Внеш. зад.величина
8/9 Пневмопитание Z
38 y Регулируемая перемен-я
192
303030
26278/9 38
124
5
26278/9 38
Защитная крышка
Монтажная плата
Крепеж
труба 2”
16
45 28
69 160 13
10
28
160 13
Пневмоприсоединения
резьба 1/8 NPT

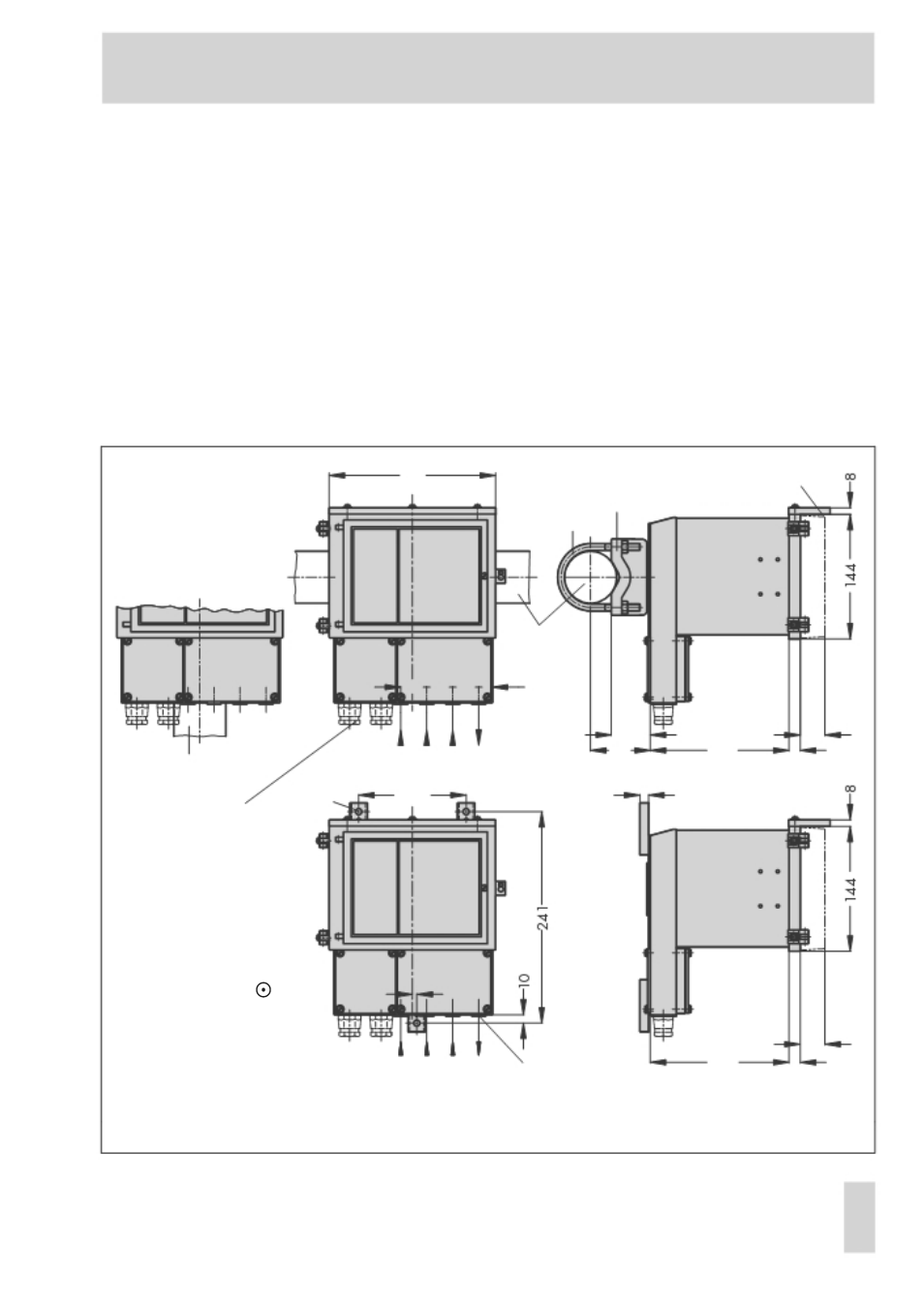

Рис. 12 · Габаритные размеры регулирующей станции тип 3431
