Конструкция и принцип действия
1.
Рычаг
1.1 Штифт
1.2 Зажим
2.1 Сопло >>
2.2 Сопло <>
3.
Коромысло
4.
Измерительная пружина
5.
Измерительная мембрана
6.1 Винт установки диапазона
6.2 Винт установки нулевой точки
7.
Поворотная пластина
8.
Xp-дроссель
9.
Регулятор давления
10. Усилитель
11. Дроссель расхода
12. Магнитный клапан (опция)
13.
i/p-преобразователь

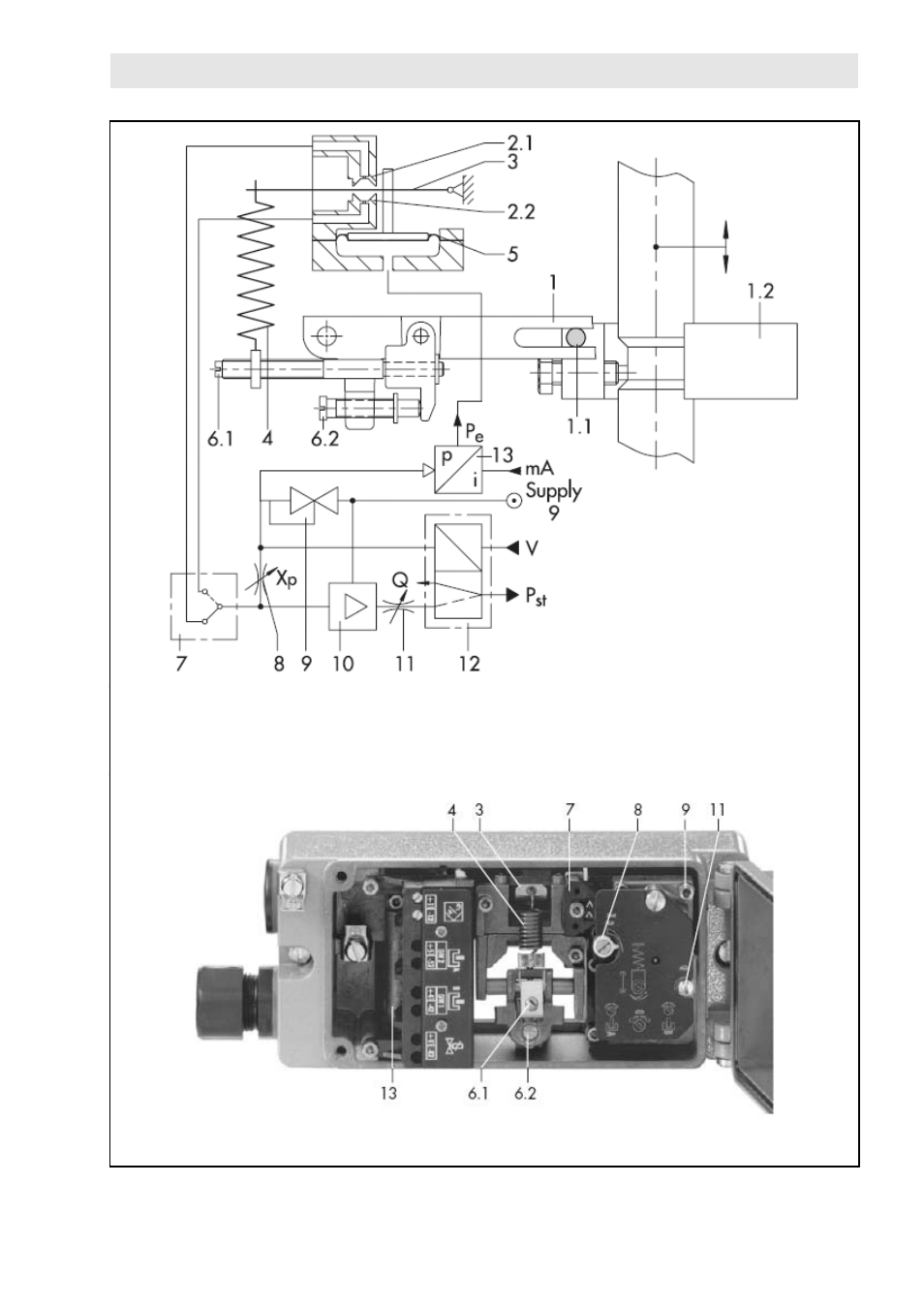

Рис.2 • Принципиальная схема и внутренний вид прибора
