Подключения
Провода для сигнала управления следует
подключать к клеммам на корпусе прибора
11 и 12.
Общее соединение с эквипотенциальной
шиной не требуется. Однако если надо
выполнить это соединение, то проводник
равных потенциалов можно подключить
внутри или снаружи прибора.
В зависимости от исполнения позиционер
оснащается индуктивными граничными
контактами и/или магнитным клапаном.
Позиционеры, оснащенные сигнализатором
положения, не допускают вышеуказанного
дополнительного оснащения.
Сигнализатор положения работает по 2-
проводной схеме. Как правило, питающее
напряжение составляет 24 V DC.
Напряжение, приложенное напрямую к
клеммам сигнализатора положения, должно
с учетом сопротивления проводников
лежать в пределах минимум 12 и максимум
45 V DC.
Расположение подключений приводится на
рисунке 12 или на шильдике,
прикрепленном на клеммной коробке
позиционера.
Дополнительное оснащение
Зак.-№
До приборного индекса 3767-х…х.
03
Резьбовой кабельный ввод PG 13,5
пластик черный 1400-6781
пластик синий 1400-6782
латунь никелированная 1400-6979
Адаптер PG 13,5 на ½” NPT:
металлический 1400-7109
синий лакированный 1400-7110
От приборного индекса 3767-х…х.
04
Резьбовое кабельное соединение М20х1,5
пластик черный 1400-6985
пластик синий 1400-6896
латунь никелированная 1400-4875
Адаптер М20х1,5 на ½ NPT:
алюминий, порошковое напыление
0310-2149
3.2.1 Релейный усилитель
Для обеспечения функционирования
граничных контактов в цепи выходного тока
следует
устанавливать
релейный
усилитель по EN 60947-5-6. Для приборов
во взрывоопасных установках следует
выполнять действующие предписания.

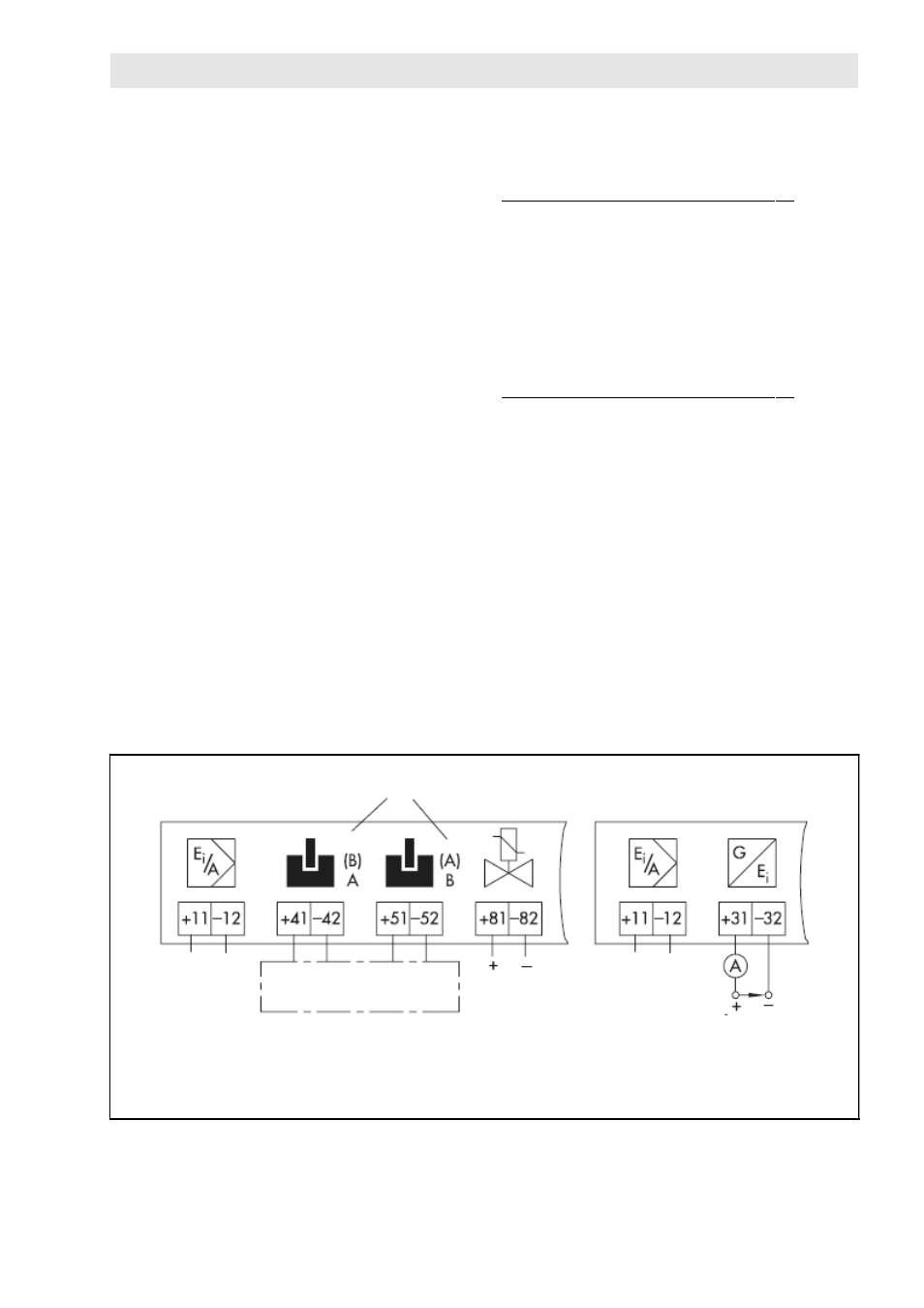

с обратной стороны конструкция с сигнализатором положения
Рис.12 • Электрические подключения
EB 8355-2 RU
мА
мА
сигнал управления р
елейный усилитель
6…24 V DC
сигнал управления
по EN 60947-5-6
магнитный клапан
измерительный преобразователь-
блок питания, только для сигнализатора
положения
