- 36 -
Техническое обслуживание
4.3 Установка граничных
контактов
В конструкциях позиционера, оснащенных
индуктивными граничными контактами, на
вращающейся оси позиционера имеется
два управляющих флажка, приводящих в
действие соответствующие шлицевые
инициаторы (50). Положение флажков
может регулироваться.
Для обеспечения работы индуктивных
граничных
контактов
необходимо
подключить в цепь выходного тока
релейные усилители (см. раздел 3.2.1).
Если управляющий флажок (51)
помещается в поле шлицевого инициатора,
сопротивление
инициатора
резко
возрастает. Как только флажок выходит из
инициатора, сопротивление инициатора
снова уменьшается.
В стандартном случае положение
граничных контактов настраивается таким
образом, чтобы в обоих конечных
положениях клапана вырабатывался
соответствующий сигнал. Однако точки
срабатывания граничных контактов можно
отрегулировать и для сигнализации каких-
либо промежуточных положений.
Расположение выключателей А и В следует
определить по таблицам 8 и 9, в
зависимости от направления действия и
монтажного положения позиционера, а
также конечного положения клапана
(клапан ОТКР или клапан ЗАКР).
Привязка клеммных пар 41/42 и 51/52 к
выключателям А и В осуществляется по
выбору,
посредством
замены
маркировочного шильдика на клеммном
блоке (см. также рис. 12).
Важно!
Т.к. управляющие флажки граничных
контактов не могут поворачиваться на
360°, то при монтаже каких-либо
предохранительных систем обязательно
следует
проверять
«привязку»
выключателей А и В к конкретным
граничным положениям клапана ОТКР и
ЗАКР.
Необходимую функцию срабатывания
граничного контакта: должно ли при
погружении флажка в шлицевом
инициаторе реле притягиваться или
отпускаться, следует устанавливать в
релейном усилителе.

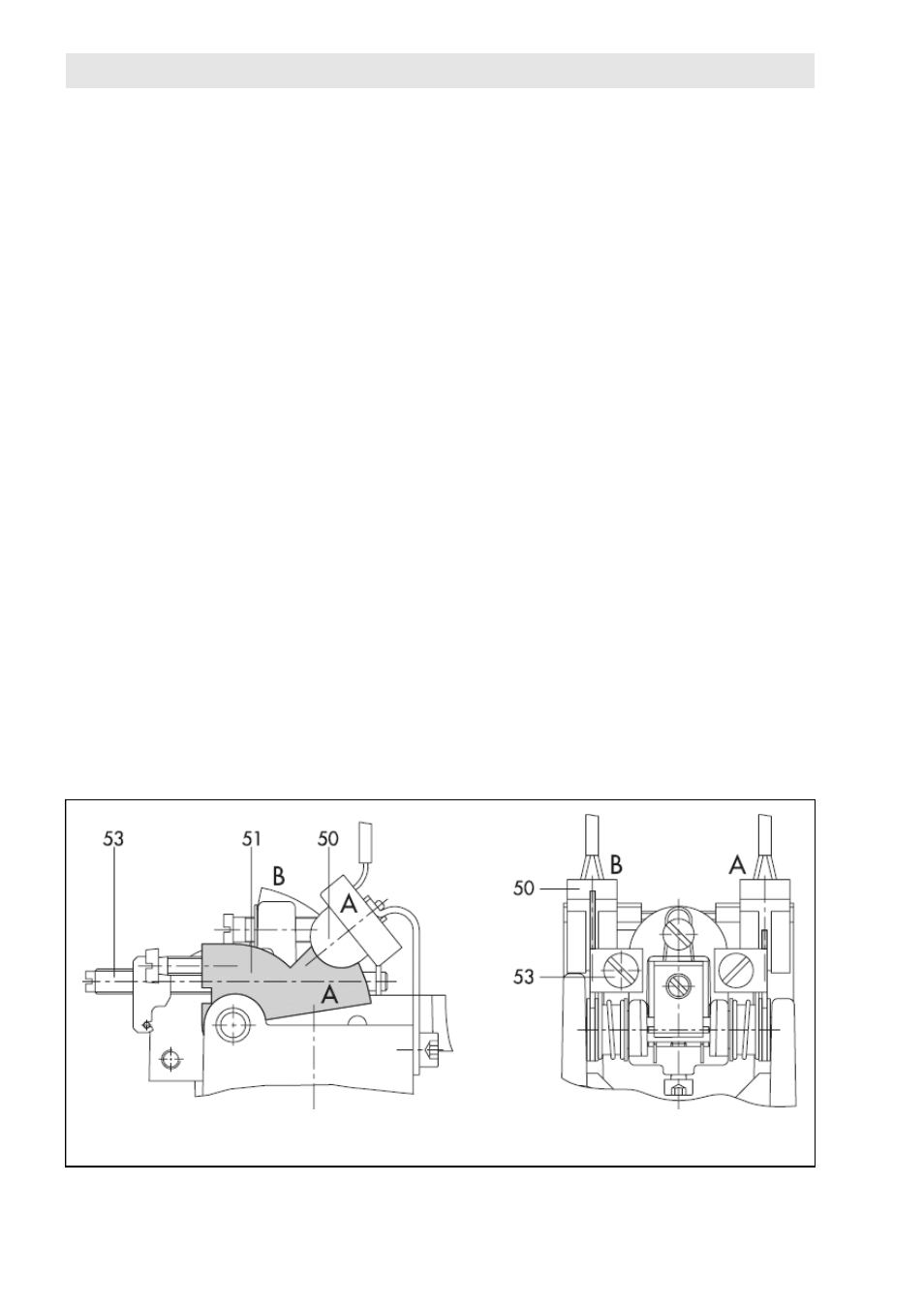

Рис.14 • Сигнализатор граничных положений
