- 41 -
Переоснащение позиционера
5.2 Оснащение граничными
контактами
Дополнительное оснащение:
комплект
оснащения
граничными
контактами в соответствии с
приборным индексом 3767-хххххххххх.04
Зак.№. 1400-8810 с индекса .06
Зак.№. 1400-7573 для индекса .04/.05
Зак.№. 1400-6389 для индекса .03
1. Отвинтить уголок с пластиной (1).
2. Вывинтить винты (2) и заменить
комплект задатчика (3) на
аналогичный
с
граничными
контактами. При этом не забудьте
проверить,
что
кольцевое
уплотнение уложено в корпусе
прибора.
3. Смонтируйте в держателе клеммных
контактов клеммные детали под
сигналы граничных положений: 41/42
и 51/52.
4. Подвести и накрепко привинтить
кабель к клеммным подключениям.
(коричневый = плюс, синий = минус).
5. Привинтить снова уголок с пластиной
(1) и закрепить наклейку для граничных
сигналов в крышке корпуса.
6. Привинтить дополнительное кабельное
резьбовое соединение на корпусе.
5.3 Оснащение магнитным
клапаном
Дополнительное оснащение:
комплект оснащения магнитным
клапаном
Зак.№. 1400-7122
1. Отодвинуть в сторону плату (5).
2. Вывинтить четыре винта (7) и вынуть
черную крышку с уплотнительной
резинкой (3). Затем установить
магнитный клапан (6). Уплотнительная
резинка вместе с дросселем
вставляется с обратной стороны в
магнитный клапан.
3. Отвинтить пластину (1).
4. Смонтировать в клеммном держателе
клеммный корпус (10) под магнитный
клапан.

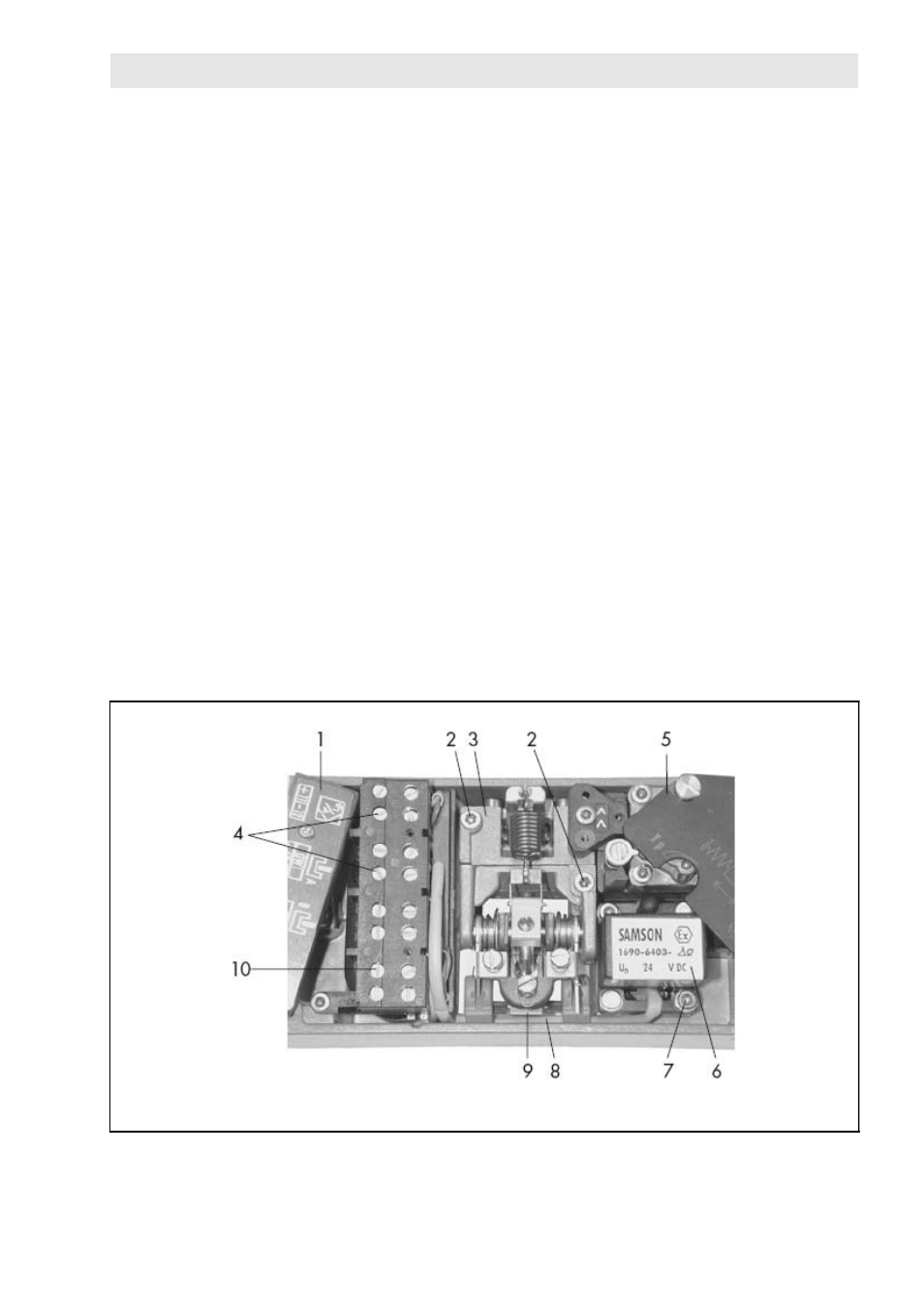

Рис.17 • Оснащение позиционера граничными контактами и магнитным клапаном
EB 8355-2 RU
