4 регулировка сигнализатора положения – Инструкция по эксплуатации Samson 3767 Электропневматический позиционер
Страница 38
- 38 -
Техническое обслуживание
4.4 Регулировка сигнализатора
положения
Важно!
Перед регулировкой сигнализатора
положения
обязательно
следует
отъюстировать позиционер по нулевой
точке (начало диапазона) и размаху
диапазона (конечное положение).
В зависимости от положения 4-полюсного
штекера, показывающего символ >> либо
<>,
информационный
сигнал,
эквивалентный величине рабочего хода
100%, можно установить на диапазон от 4
до 20 мА или от 20 до 4 мА.

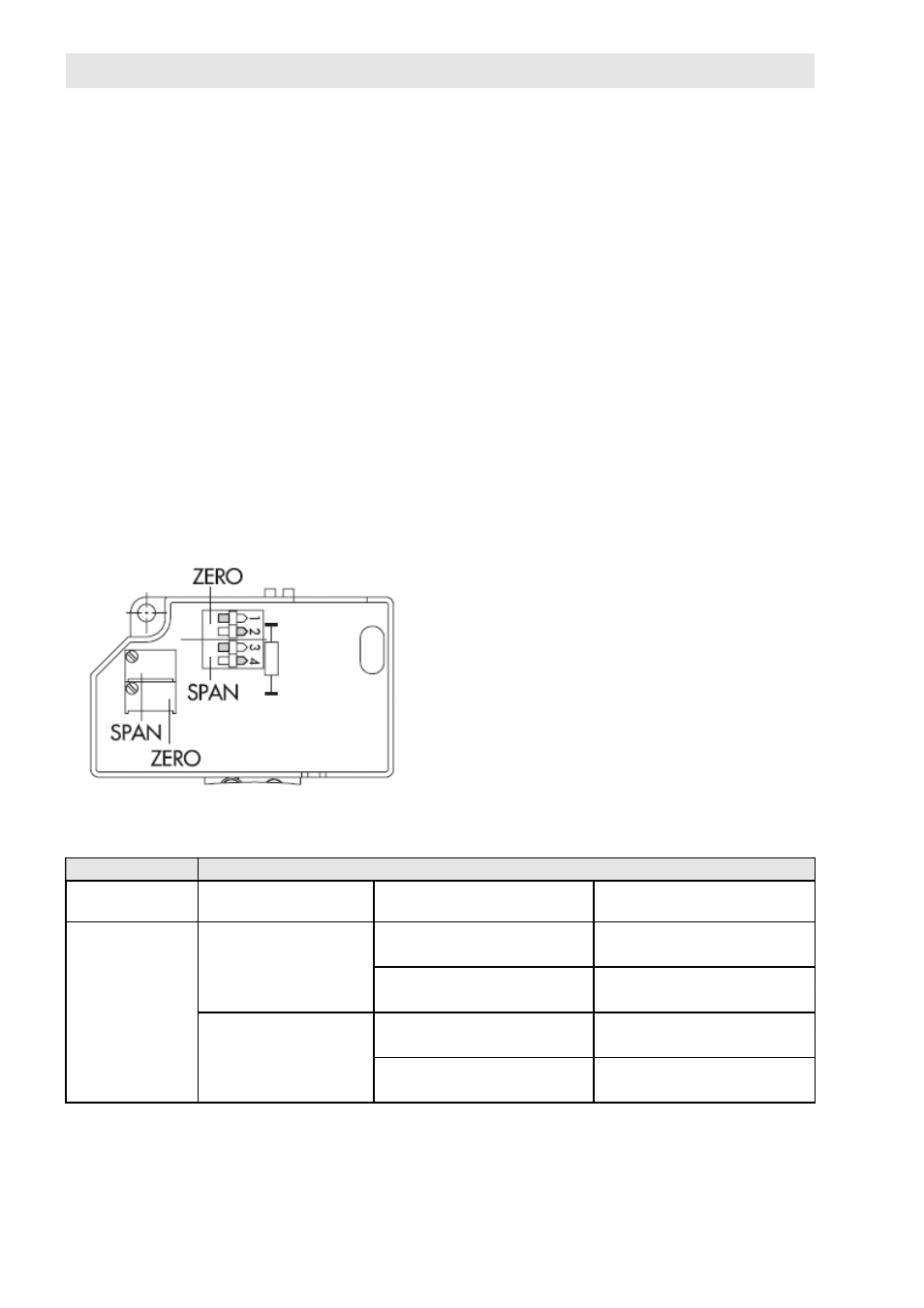

Рис.15 • Сигнализатор положения
Нулевая точка (Zero)
Предварительная установка нулевой точки
осуществляется винтами 1 и 2. Тонкая
установка нулевой точки производится
потенциометром ZERO.
Нулевая точка всегда привязывается к
величине тока 4 мА.
Диапазон (Spanne)
Диапазон и, таким образом, конечное
положение, грубо устанавливаются с
помощью выключателей 3 и 4. Тонкая
установка диапазона производится
потенциометром SPAN.
Данная регулировка всегда привязывается
к величине тока 20 мА.
Пример
Открыть клапан, наблюдая при этом
изменение тока сигнализатора положения.
Если сигнал изменяется в неправильном
направлении, следует переставить
многополюсный штекер.
В завершении работы отъюстировать по
таблице 10 нулевую точку (4 мА) и размах
диапазона (20 мА).
Таблица 10
Сигнализатор положения
Движение
клапана
Наблюдаемый ток
сигнализатора
Направление изменения
сигнала
Отъюстировать нулевую
точку / диапазон на ток
Открывается
(ОТКР)
Закрывается
(ЗАКР)
ток растет
все правильно
20 мА для клапана ОТКР
4 мА для капана ЗАКР
неправильно;
переставить штекер
4 мА для клапана ОТКР
20 мА для клапана ЗАКР
ток падает
все правильно
4 мА для клапана ОТКР
20 мА для клапана ЗАКР
неправильно;
переставить штекер
20 мА для клапана ОТКР
4 мА для капана ЗАКР
EB 8355-2 RU
