- 21 -
Монтаж на клапан

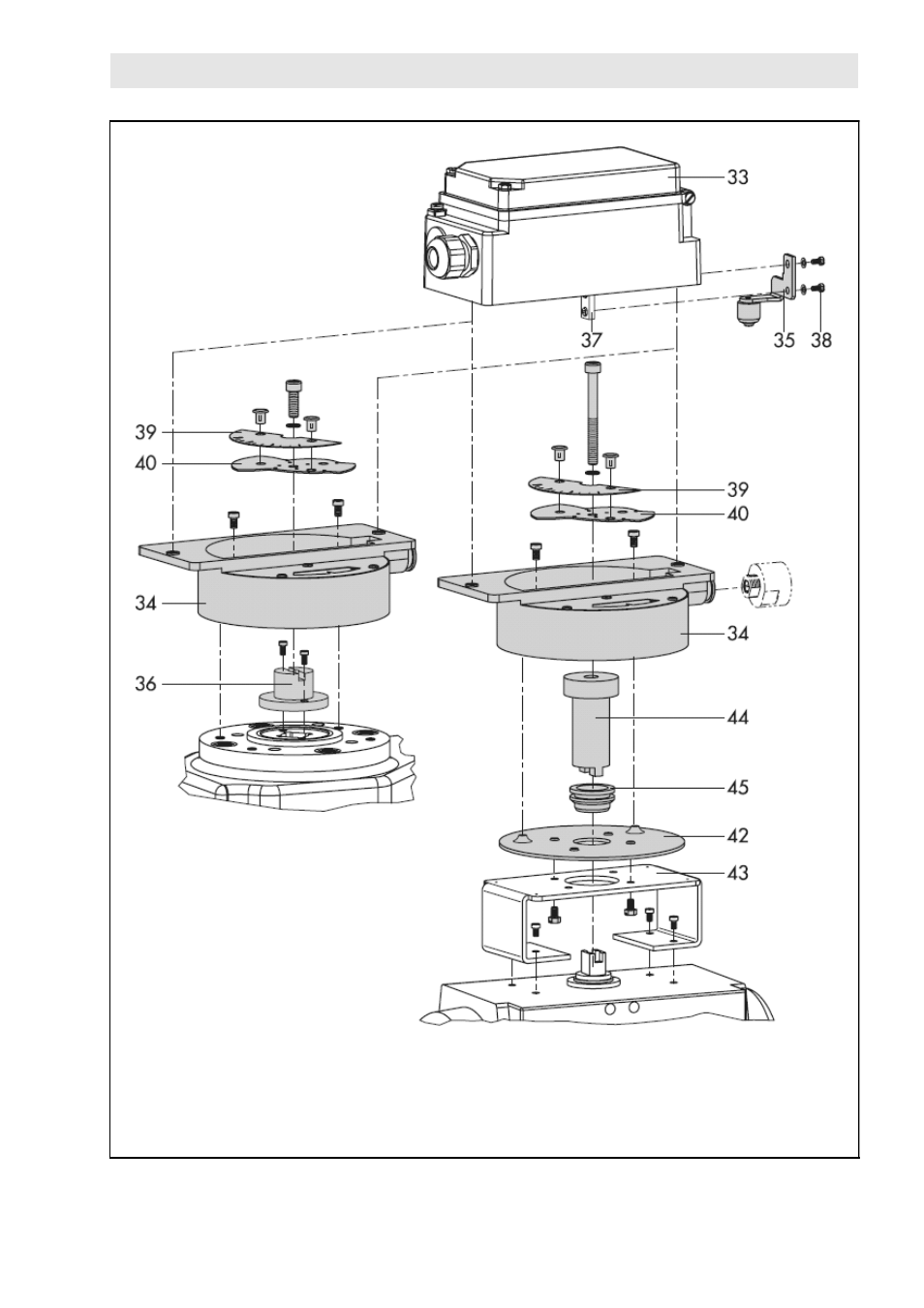

Рис.8 • Монтаж на поворотные приводы
EB 8355-2 RU
монтаж на SAMSON-привод
тип 3278
монтаж
по VDI/VDE 3845
вентиляционная заглушка
либо фильтр-клапан
обратного тока
33. Позиционер
34. Промежуточная вставка
35. Рычаг с контактным роликом
36. Адаптер
37. Передаточный рычаг
38. Винты
39. Скала
40. Кулачковый диск
41. Вал привода
42. Шайба
43. Монтажная консоль
44. Муфта
