- 32 - Техническое обслуживание
4.Техническое обслуживание
4.1 Установка позиционера на
клапан
Начало работы и входной сигнал
При установке позиционера на клапан его
рабочий ход (угол поворота) необходимо
согласовать с сигналом упрвления.
При входном сигнале, например. 4…20 мА
полный диапазон рабочего хода должен
составлять от 0 до 100% (рис. 13 слева).
В случае использования поворотных
регуляторов,
соответственно угол
поворота, к примеру 0…70°, должен
совпадать с диапазоном входного сигнала
упрвления.
Начало работы должно совпадать с
закрытым положением клапана.
В зависимости от конструкции привода
(«ток привода выдвигается» или «шток
привода втягивается») и направления
действия позиционера (>> или <>) это
может быть нижнее или верхнее конечное
значение диапазона входного сигнала
управления (4 или 20 мА).
Диапазон входного сигнала и его конечные
значения определяет рабочий ход клапана.
В режиме работы с разбивкой диапазона
(рис. 13 справа) регулирующие клапаны
работают с меньшими сигналами
управления. С этой целью сигнал,
поступающий от регулятора для
управления двумя клапанами, делится
таким образом, чтобы клапаны совершали
свой полный рабочий ход при половинном
значении сигнала управления (например,
первый клапан устанавливается на
диапазон 4…12 мА, а второй клапан на
диапазон 12…20 мА). Для устранения
перекрытия диапазонов следует, при
необходимости, предусмотреть мертвую
зону в пределах ±0,5 бар.
Начало работы
(нулевая точка)
устанавливается регулировочным винтом
(6.2), диапазон и тем самым конечное
значение
устанавливается
регулировочным винтом (6.1).
Для выполнения указанных регулировок на
сигнальный вход необходимо подать
сигнал от источника мА-тока, а на вход
инструментального воздуха подключить
давление питания.

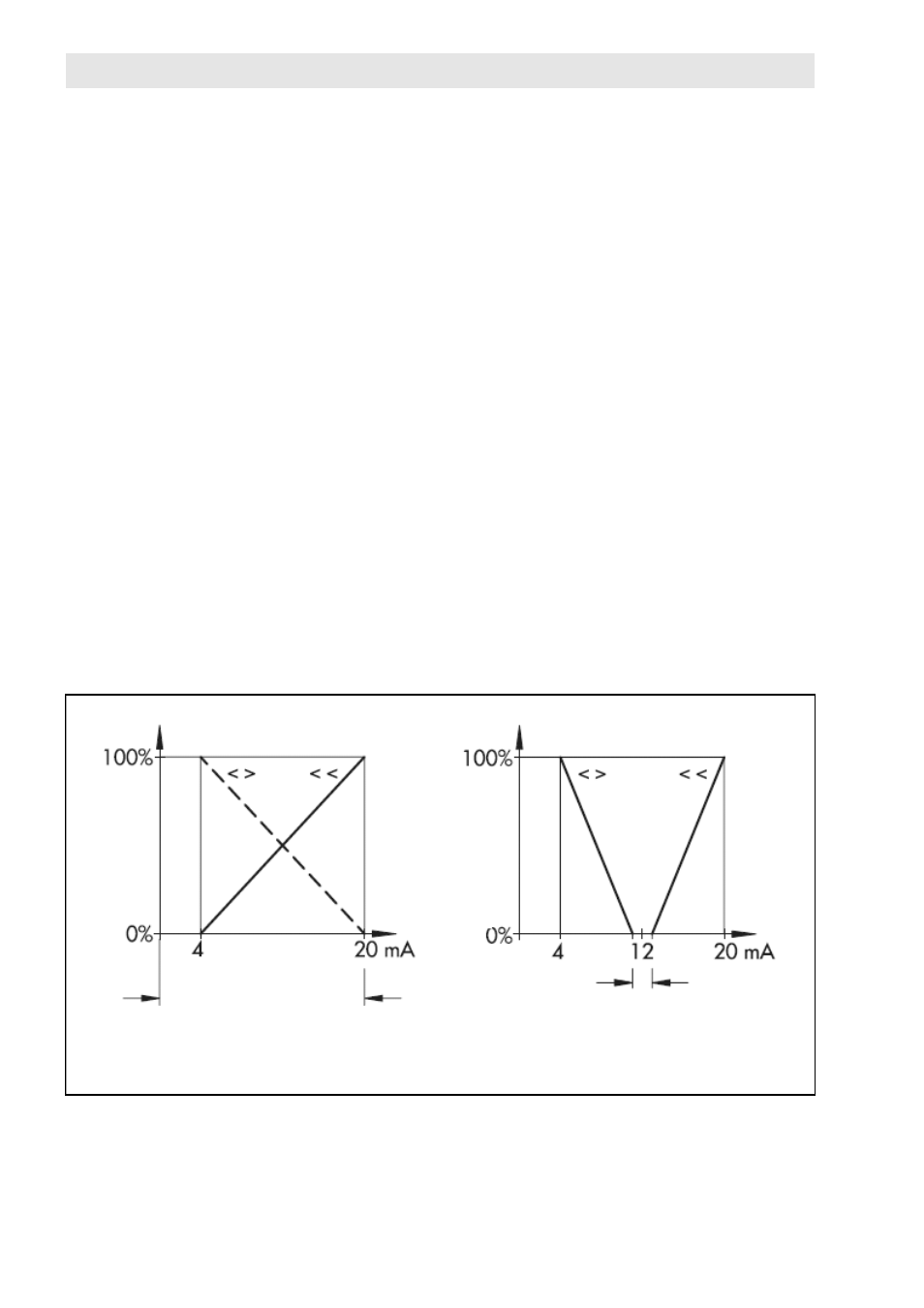

Рис.13 • Стандартный режим и работа в режиме разбивки диапазона
EB 8355-2 RU
ОТКР
рабочий
ход
ЗАКР
входной сигнал
ОТКР
рабочий
ход
ЗАКР
клапан 2 клапан 1
мертвая зона
