- 15 -
Монтаж на клапан
2.2 Монтаж по IEC 60534-6
Для
установки
позиционера
потребуются монтажные детали,
перечисленные в таблице 5. При этом
номинальный ход регулирующего
клапана определяет необходимый
размер рычага и соответствующую
измерительную пружину (см. таблицу
6).
Монтаж осуществляется через корпус
адаптера (рис. 7). При этом рабочий ход
клапана через рычаг (18) и вал (25)
передается на уголок (28) корпуса
адаптера и далее перемещение поступает
через передаточный штифт (27а) на рычаг
позиционера. Чтобы передаточный штифт
(27а) правильно располагался в уголке (28)
следует на обратной стороне позиционера
установить пружину, входящую в комплект
принадлежностей согласно рисунку 5.
пружина запорный винт

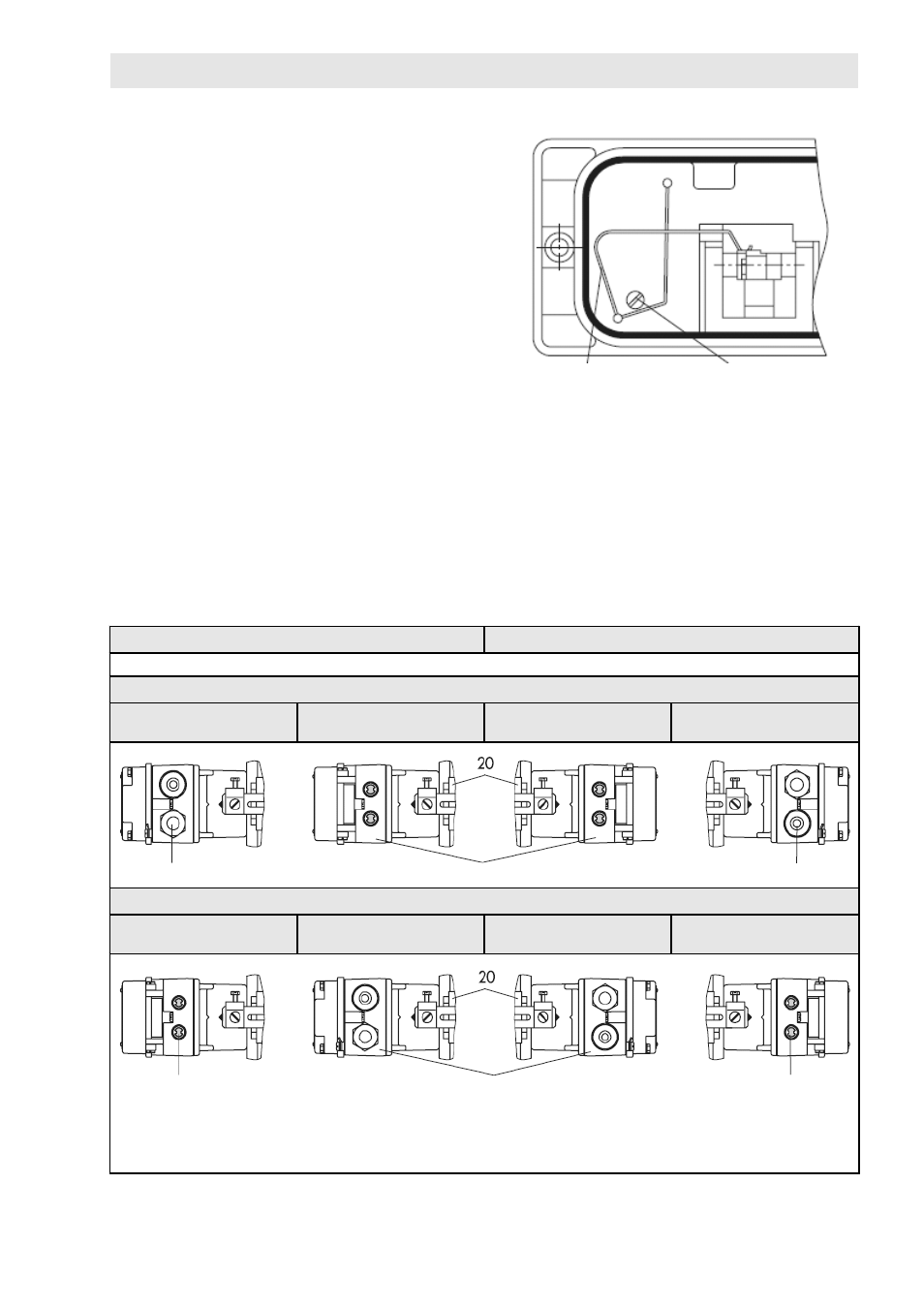

Рис.5 • Установка пружины на тыльной
стороне корпуса
Монтаж позиционера на приводе может
осуществляться слева или справа (рис. 6 и
7). Путем поворота позиционера на корпусе
адаптера на 180° может задаваться и
изменяться направление действия единого
регулирующего блока позиционер-клапан.
Монтаж слева
Монтаж справа
Положение монтажа: вид на плату, воспринимающую перестановку, привод вверх (см. также рис.7)
Привод типа «шток привода выдвигается» FA
Направление действия
прямое >>
Направление действия
обратное <>
Направление действия
прямое >>
Направление действия
обратное <>
электрическое подключение пневматические подключения электрическое подключение
Привод типа «шток привода втягивается» FE
Направление действия
прямое >>
Направление действия
обратное <>
Направление действия
прямое >>
Направление действия
обратное <>
пневматическое подключение электрические подключения пневматическое подключение
Рис. 6 • Обзор вариантов монтажа по NAMUR
