Переоснащение позиционера
5. Переоснащение позиционера
При использовании Ех-приборов
обязательно соблюдайте положения
главы 6!
5.1 Переоснащение
электрического позиционера в
пневматический
Электропневматический позиционер с
помощью соответствующего комплекта
переоснащения может модифицироваться в
аналогичную пневматическую модель тип
3766.
Необходимый комплект переоснащения:
М20х1,5, зак.№.: 1400-7575
1.
Отвинтить держатель с клеммной
колодкой и освободить кабель,
идущий к преобразовательному i/p-
модулю.
2.
Вывинтить крепежные винты и вынуть
преобразовательный i/p-модуль (6) с
уплотнениями (7, 8).
3.
Установить плату подключения (3) с
уплотнением над отверстиями
корпуса, а затем накрепко привинтить
так, чтобы дроссель попал в
уплотнение над правым внутренним
отверстием.
4.
Заменить резьбовое кабельное
соединение (5) на пневматическое
резьбовое соединение (1).
5.
Вставить силиконовый шланг (2), а
затем разделительную пластину (4) в
корпус.
6.
Смонтировать заново держатель с
клеммной колодкой.
7.
Изменить типовое обозначение
(модель-№) шильдика на новое
обозначение: тип 3766.
Для
позиционера
тип
3266
действительна инструкция по монтажу
и эксплуатации ЕВ8355-1.

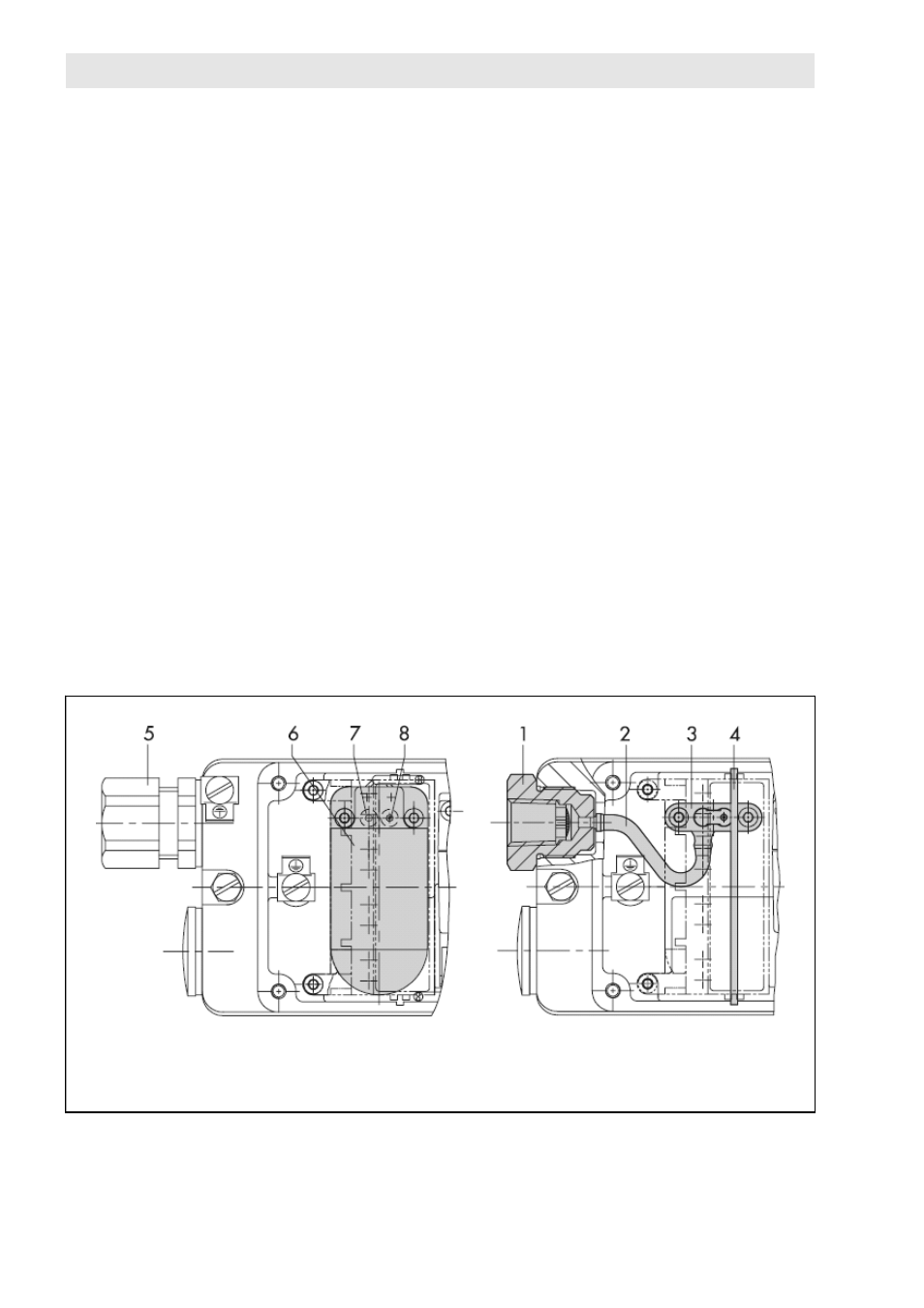

Рис.16 • Переоснащение позиционера
