- 23 - Монтаж на клапан
Поворотный привод простого действия с пружинным возвратом
Кулачковый диск линейный (равнопроцентный диск отмечен штрихпунктирной линией)
Клапан открывается при вращении налево
Для клапанов, открывающихся при вращении направо, кулачковый диск следует перевернуть так,
чтобы работали те же сегменты, отмеченные на рисунках, но при вращении кулачкового диска
направо.
Положение безопасности: клапан при отсутствии энергии ЗАКР (Zu)
Направление действия прямое >> Направление действия обратное <>
Входной
сигнал
Управл.
давление
Клапан
Характе-
ристика
Входной
сигнал
Управл.
давление
Клапан
Характе-
ристика
растет растет открывается N падает растет открывается I
Положение безопасности: Клапан при отсутствии энергии ОТКР (Auf)
Направление действия прямое >> Направление действия обратное <>
Входной
сигнал
Управл.
давление
Клапан
Характе-
ристика
Входной
сигнал
Управл.
давление
Клапан
Характе-
ристика
падает падает открывается I растет падает открывается N

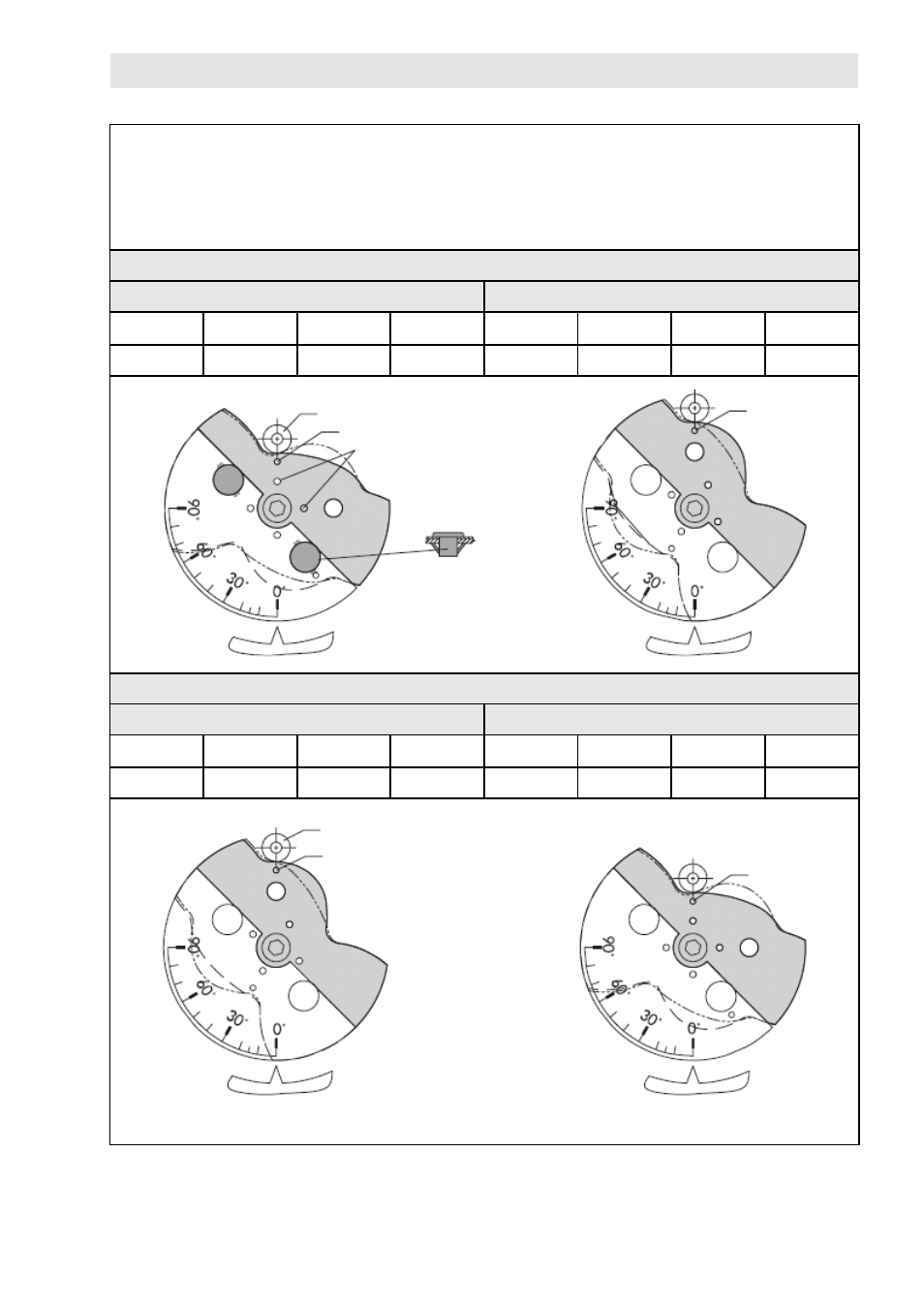

Рис.9 • Установка кулачкового диска
EB 8355-2 RU
контактный ролик начальная
начальная точка N точка I
отверстие для фиксации
кулачкового диска
вставить крепежную клипсу и
выдавить лапки наружу
контактный ролик
начальная точка I
начальная
точка N
выравнивание кулачкового диска
выполнять при максимальном
управляющем давлении
