Монтаж на клапан
Вентиляция
В случае необходимости осуществлять
вентиляцию пространства рабочих пружин
привода
отработанным
воздухом
позиционера, последний может при
исполнении «шток привода выдвигается»
присоединяться к соединительному блоку
посредством трубопровода (таблица 3).
Для этого следует удалить заглушку на
соединительном блоке. При исполнении
привода «шток привода втягивается» и для
привода тип 3277-5 площадью 120см
2
вентиляция пространства рабочих пружин
обеспечивается
через
внутреннее
отверстие без каких-либо дополнительных
мер.
Важно!
В смонтированном состоянии клапана
боковая крышка привода должна быть
смонтирована таким образом, чтобы
вентиляционная
заглушка
была
направлена вниз.

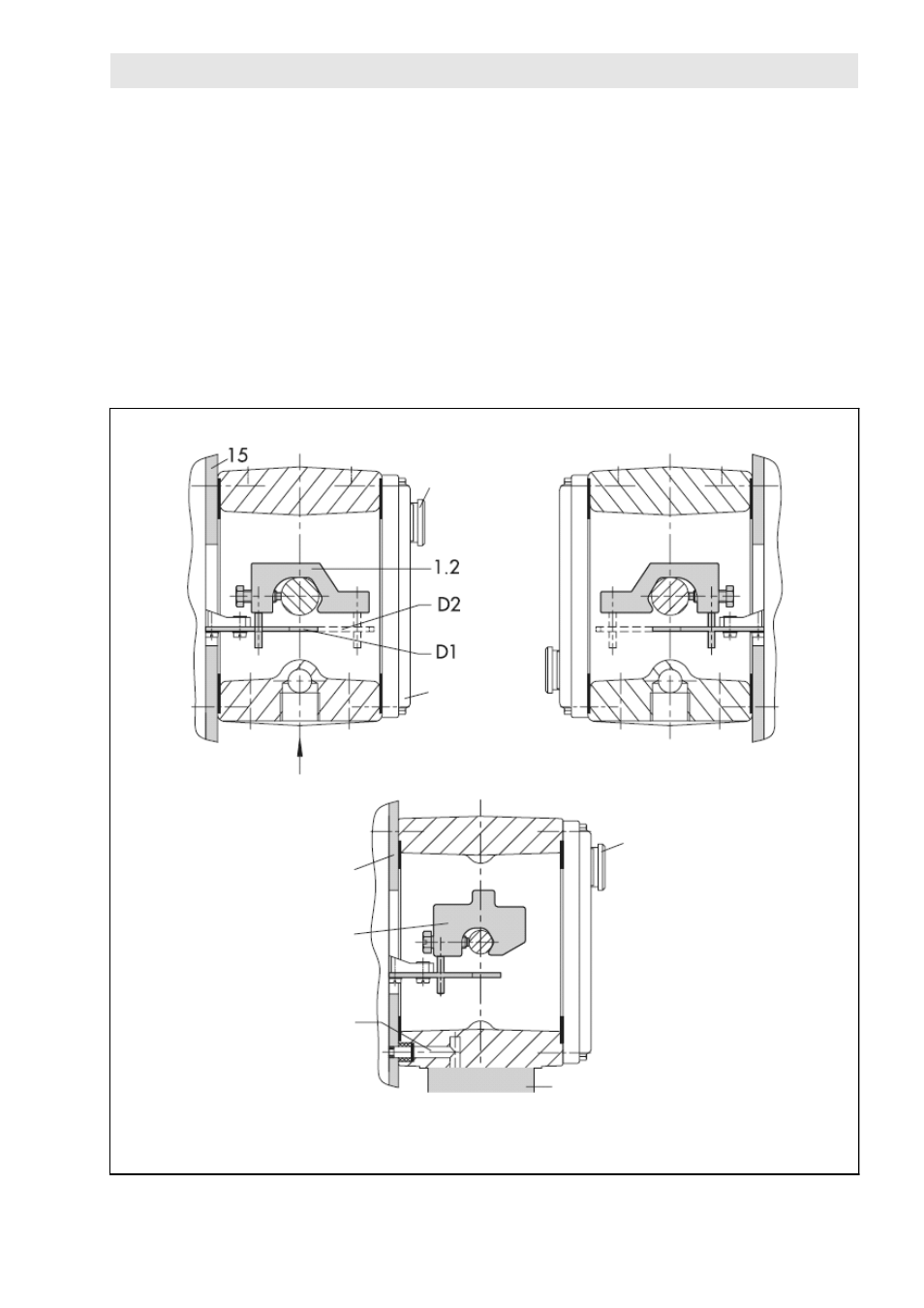

Рис.4 • Монтаж зажима
EB 8355-2 RU
Тип 3277
240см
2
350см
2
700см
2
Тип 3277-5
120см
2
промежуточная плата (15)
зажим (1.2)
отверстие управляющего давления
вентиляция
крышка
Монтаж слева Монтаж справа
вид со стороны подключения
управляющего давления
вентиляционная заглушка
в смонтированном клапане
всегда обращена вниз
плата переключения
