Монтаж регуляторов давления воздуха питания
2.1.2 Переворот регулятора
воздуха питания
Задатчик регулятора давления может
быть направлен вверх или вниз в
зависимости
от
положения
соединительной платы, для этого:
1. Вывинтить оба крепежных винта и
отделить регулятор давления от
соединительной платы.
2. Вынуть уплотнение распределителя
из регулятора и оставить его в таком
положении.
3. Изменить положение регулятора на
180º и вставить снова уплотнение.
Таким
образом,
сохраняется
назначение отверстий в уплотнении
для входного давления и штуцера
сброса.
Внимание:
удлиненный
резиновый штуцер уплотнения всегда
должен смотреть в направлении
выпускного
отверстия
регулятора
(редуцированное давление питания).
4. Привинтить
регулятор
к
соединительной плате.

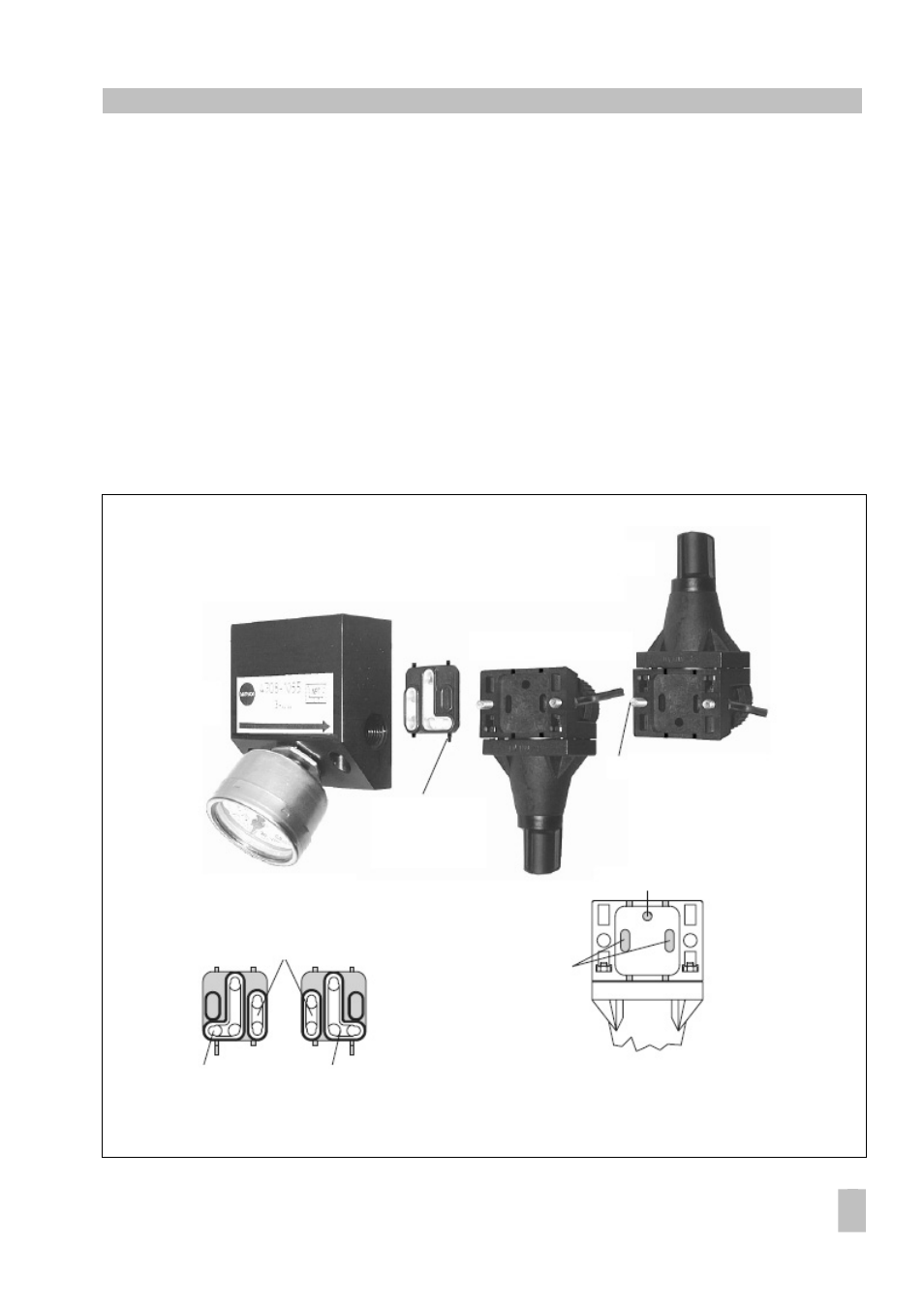

Рис.4 •Положения регулятора давления
на соединительной или адаптерной плате
ЕВ 8546 RU
9
Соединительная или адаптерная плата
Давление
воздуха на
входе
(Питание)
Регулирующая головка
«вверх»
Регулирующая головка
«вниз»
Крепежные винты
Уплотнение распределителя
Вид спереди и сбоку
Уплотнение распределителя
Удлиненный резиновый
штуцер, всегда направленный в
сторону выпускного отверстия
Выпускное отверстие
регулятора
Входное давление в
зависимости от
позиции уплотнения
Входное питающее давление
Выпускное отверстие регулятора
(удлиненный резиновый штуцер)
