Инструкция по эксплуатации Samson 4708 Регулятор давления
Страница 16
Пневматическое соединение
Монтаж промежуточной платы
1. Вывинтить крепежные винты и
отделить регулятор давления (4)
вместе
с
уплотнением
распределителя (3) от адаптерной
платы (1).
При этом проследите, чтобы не
изменилось положение уплотнения
распределителя
в
регуляторе
давления.
Внимание:
Удлиненный
резиновый
штуцер уплотнения распределителя (3)
всегда должен смотреть в направлении
выпускного
отверстия
регулятора
(редуцированное давление питание).
См.рис.10, 11, 12.
2. Уложить уплотнительные кольца
(2.1) в отверстия промежуточной
платы (2).
Установить на соединительной или
адаптерной плате промежуточную
плату таким образом, чтобы ее три
сосредоточенных рядом отверстия
расположились
над 5-мм
отверстиями

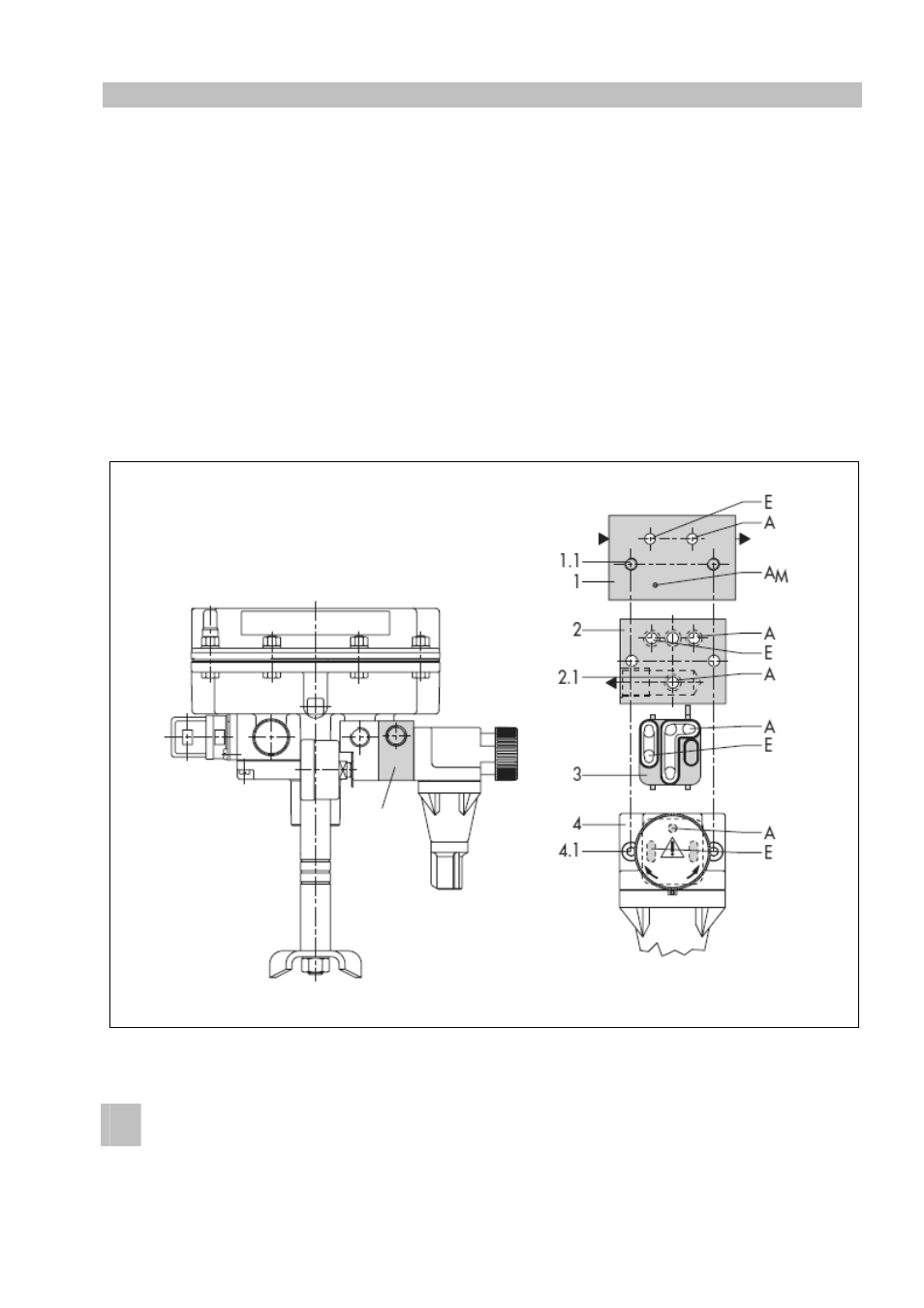

Рис.11 • Монтаж промежуточной платы для привода Тип 3372
16
ЕВ 8546 RU
Питание
Выход
редуцированного
давления питания
Промежуточ-
ная плата (2)
