Пневматическое соединение
Дополнительно
регулятор
давления
воздуха питания Тип 4708-53 может
монтироваться
перед
ручным /
автоматическим
переключателем
(рис.15).

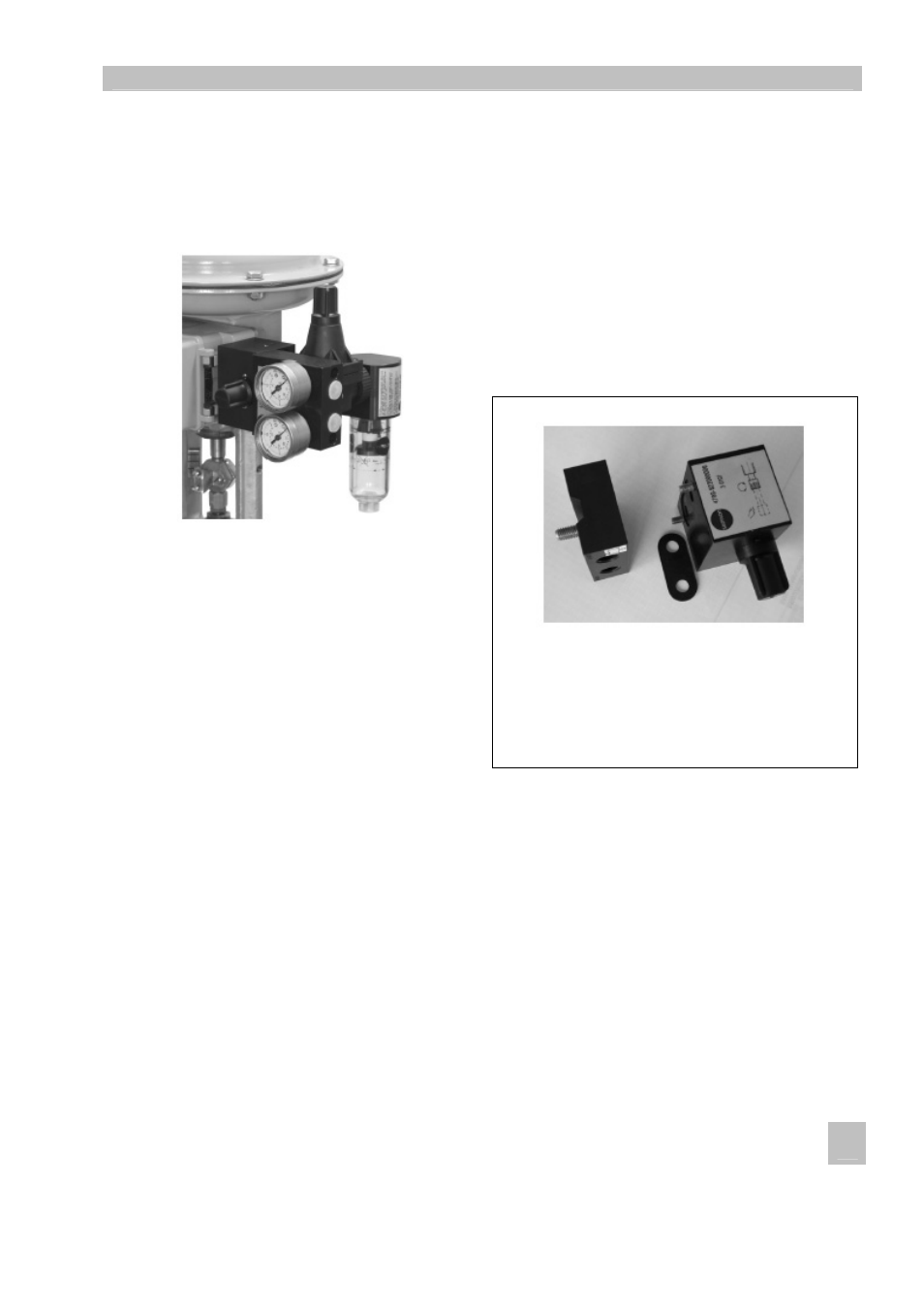

Рис.15 • Р
учной / автоматический
переключатель Тип 4708-82, Регулятор
давления воздуха питания Тип 4708-53 с
манометрами давления и поворотным
корпусом фильтра
Монтаж
с
помощью
адаптерной платы
Привинтить
адаптерную
плату,
например, к ребру NAMUR с помощью
шестигранного винта.
Надеть плоское уплотнение на ручной
/ автоматический переключатель.
Крепко привинтить его к адаптерной
плате с помощью шестигранных
винтов.
Рис.16 • Монтаж с помощью адаптерной
платы
ЕВ 8546 RU
19
