Конструкция и принцип действия

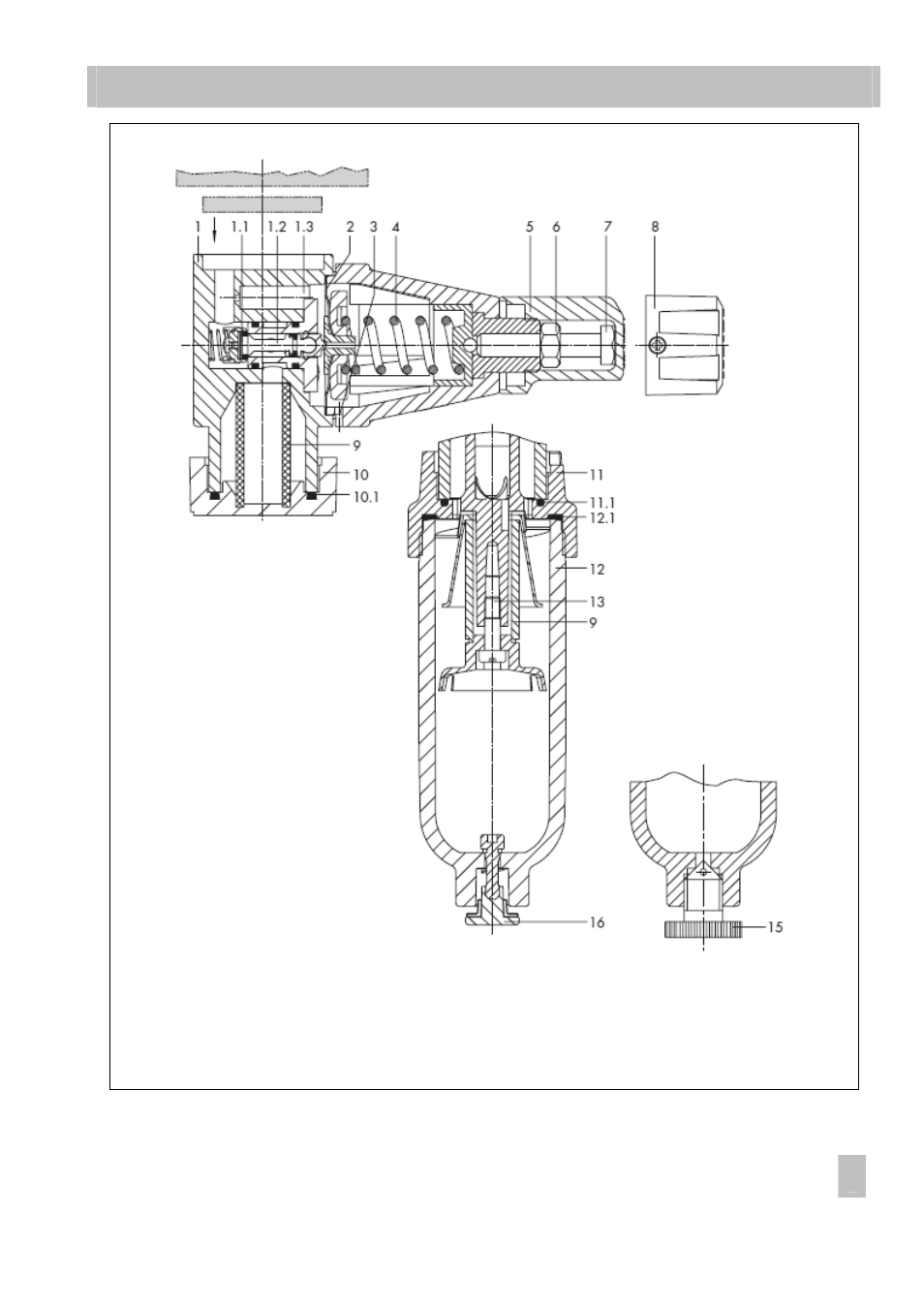

Рис.2 • Регулятор в сечении
ЕВ 8546 RU
5
Адаптерная плата / соединительная плата
Плоское уплотнение распределителя
1. Корпус
1.1 Седло
1.2 Плунжер
1.3 Канал в корпусе
2. Рабочая мембрана
3. Канал сброса воздуха
4. Пружина задатчика
5. Кожух
6. Контргайка
7. Задатчик
8. Поворотная головка
(доп.оборудование в разделе 7)
9. Фильтрующий элемент
10. Заглушка
11. Втулка
11.1 Уплотнение
12 Корпус фильтра
12.1 Уплотнение
13 Винт
15. Дренажная пробка (макс. 3 Нм)
16. Ручной дренаж
Предыдущее
исполнение
