Пневматическое соединение
3. Пневматическое соединение
Пневматические соединения в
зависимости от выбора выполняются с
резьбой G¼ или ¼NPT-18. В компактных
регуляторах
давления направление
потока воздуха от входа питающего
давления до выхода обозначается
стрелкой на прикрепляемом шильдике.
В регуляторах давления с двумя
соединительными
отверстиями в
адаптерной плате (рис.5 и 6 вверху)
подключение воздуха обозначается как
SUPPLY. В этих исполнениях выходной
сигнал позиционера подается на привод
в отверстие OUTPUT сквозь адаптерную
плату.
3.1 Манометр
Монтаж манометра должен быть
выполнен так, чтобы после затягивания
контргайки (20) расстояние
между
четырехгранником манометра и
контргайкой выдерживалось в пределах
2-3 мм.
Для компактных исполнений 4708-
12хх/13хх
дополнительно следует
обратить внимание на то, чтобы
закрывающая
пробка (23) была
завинчена не глубже, чем до надежного
соединения с корпусом. В противном
случае оказались бы поврежденными
уплотнения (21 и 22). Эти уплотнения
относятся к манометру и к пробке и при
изменении
стороны установки
манометра с пробкой должны быть
также перемонтированы.

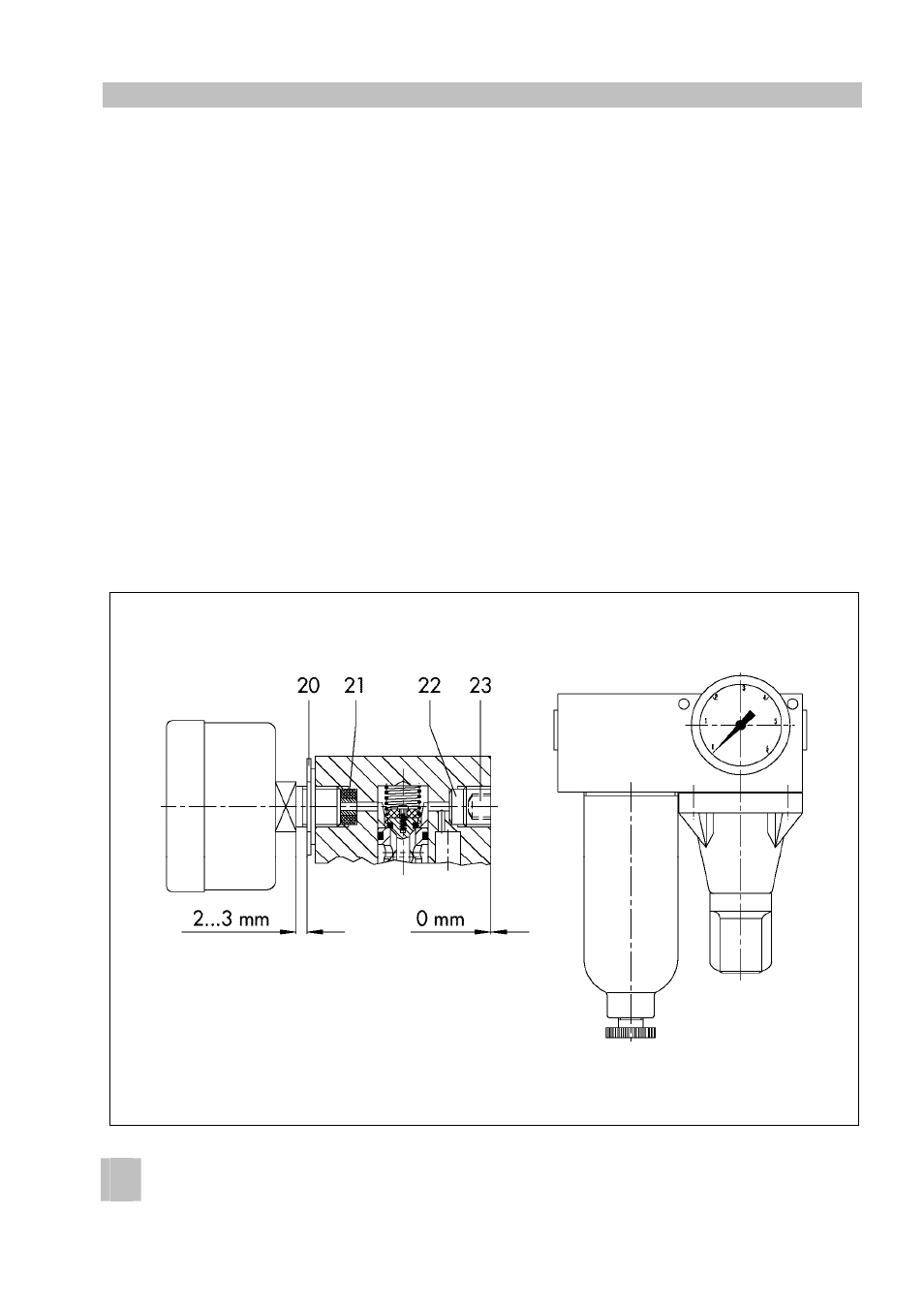

Рис.9 • Монтаж манометра, например, на регуляторах давления Тип 4708-12хх/13хх
