Пневматическое соединение
3.3.3 Работа ручным /
автоматическим
переключателем
В
обычном варианте ручной /
автоматический переключатель
работает в автоматическом режиме,
позиционер при этом обеспечивает
воздухом пневматический привод.

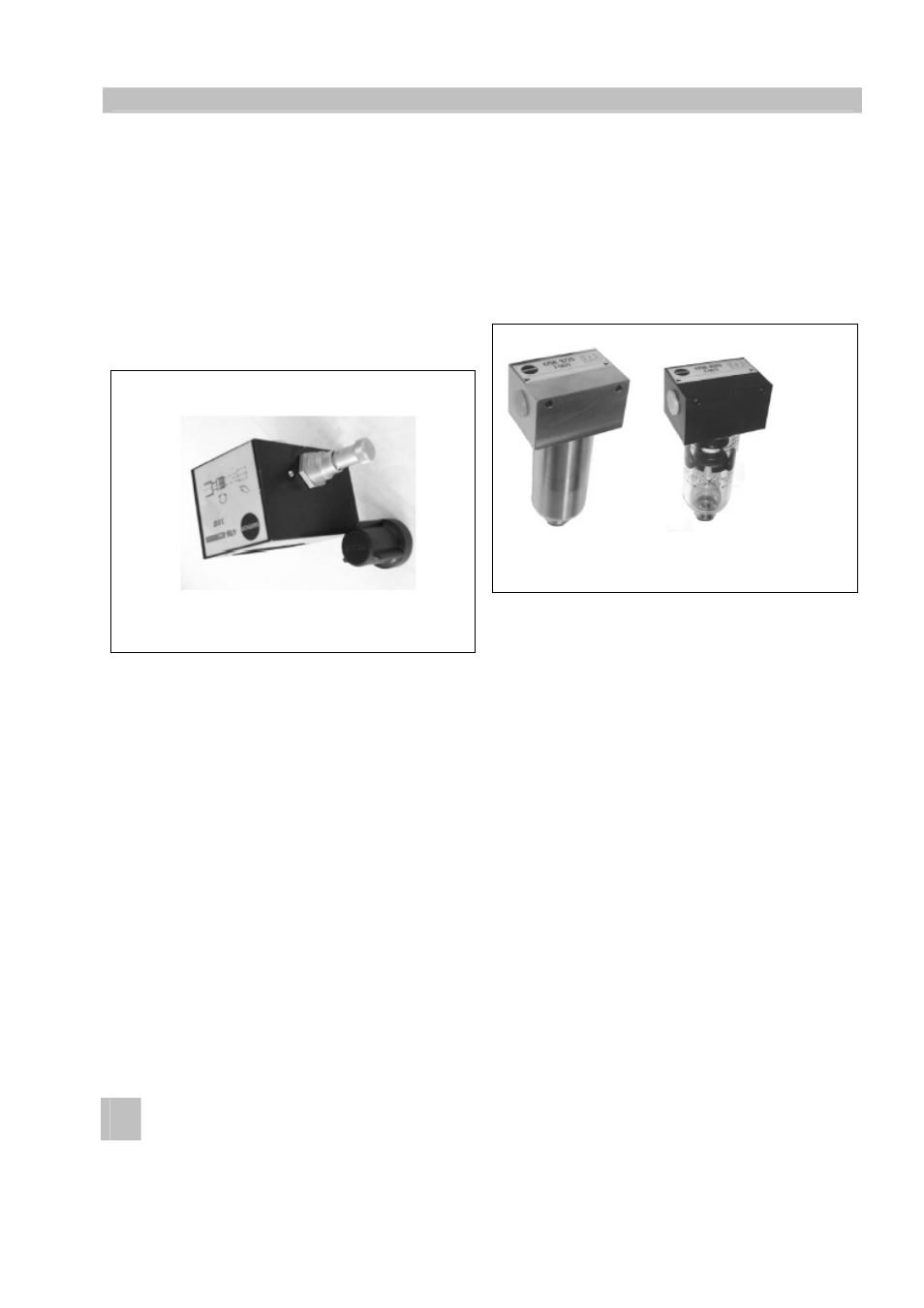

Рис.17 • Кожух и штифт переключателя
Для переключения на ручной режим
повернуть и снять пластиковый кожух.
Повернуть штифт переключателя против
часовой стрелки и вытащить его (1 см) из
байонетного замка. Вслед за этим
сжатый воздух будет поступать из
регулятора давления или питающей сети
напрямую в привод.
Для того, чтобы вернуться обратно в
автоматический режим, нажмите опять
на штифт переключателя. Для этого
нужно вставить полностью стопорный
штифт в байонетный замок и закрыть
его. Замените пластиковый кожух и
закрепите его.
3.4 Фильтр с корпусом для
фильтра
Воздушные фильтры Тип 4708-83, 4708-
84, 4708-86 и 4708-87 универсальны. Они
могут иметь резьбовое присоединение G
¼ или ¼-18 NPT.
Рис.18 • Воздушные фильтры Тип 4708-
83…87
3.4.1 Монтаж воздушного
фильтра
Воздушный фильтр нужно монтировать
непосредственно на трубопровод, строго
соблюдая направление потока среды
(указано на самом приборе).
Для правильной работы корпус фильтра
должен смотреть вниз.
