Монтаж регуляторов давления воздуха питания
Тип 4708-62хх для привода Тип 3372
1. Завинтить специальную гайку (5) в
соединительное
отверстие
позиционера SUPPLY (10).
2. Вставить специальный сквозной
винт (6) в
соединительное
отверстие адаптерной платы (1).
3. Уложить О-кольцо (9), установить
регулятор
давления
и
крепко
привинтить его на соединительном
блоке специальным винтом.
4. Во избежание загрязнения закрыть
свободное подключение пробкой
(4).

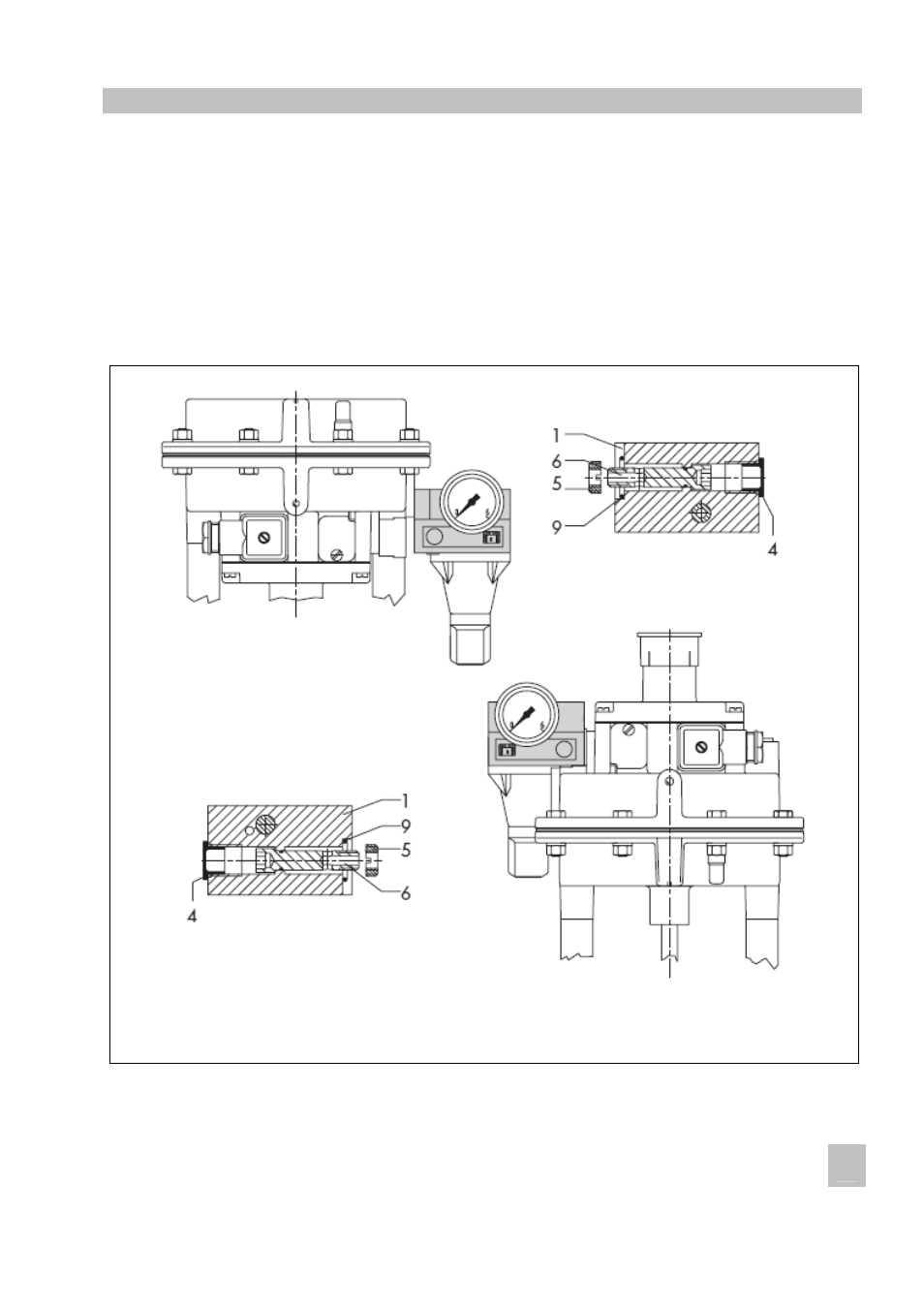

Рис.8 • Монтаж к приводу Тип 3372
ЕВ 8546 RU
13
