Инструкция по эксплуатации Samson 4708 Регулятор давления
Страница 12
Монтаж регуляторов давления воздуха питания
Тип 4708-58хх для Типа 3761
1. Завинтить специальную гайку (5) в
соединительное
отверстие
позиционера SUPPLY.
2. Вставить специальный сквозной
винт (6) в
соединительное
отверстие адаптерной платы (1).
3. Уложить О-кольцо (9), установить
регулятор
давления
и
крепко
привинтить его к позиционеру
специальным сквозным винтом.
4. Во избежание загрязнения закрыть
свободное подключение пробкой
(4).
Тип 4708-63хх для
привода
Тип 3277
Перед
присоединением
регулятора
давления
убедитесь,
что
выступ
уплотнения (1.2) располагается
в
адаптерном блоке (1) таким образом,
что обозначение привода (1.3) «Шток
привода выдвинут» или «Шток привод
втянут»
соответствует
положению
безопасности привода.
Если это не так, отвинтите три
крепежных винта (3), снимите крышку
платы (1.1), разверните уплотнение (1.2)
на 180º, затем снова вставьте его.
1. Установить адаптерный блок на
позиционер и раму привода и крепко
привинтить
его
с
помощью
крепежных винтов (2).

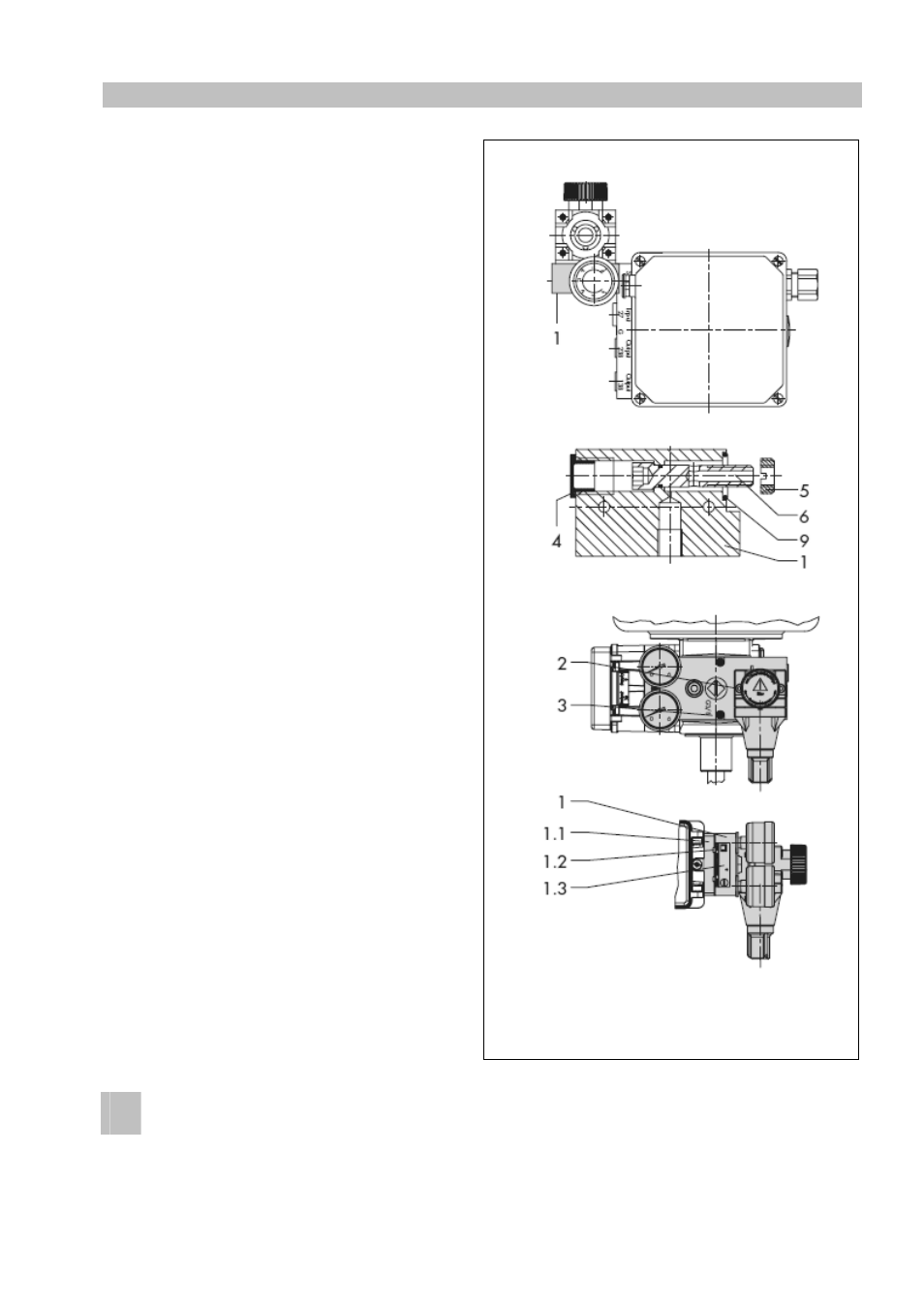

Рис.7 • Монтаж регуляторов давления
воздуха питания
12
ЕВ 8546 RU
