3ручной / автоматический селекторный переключатель – Инструкция по эксплуатации Samson 4708 Регулятор давления
Страница 18
Пневматическое соединение
3.3Ручной / автоматический
селекторный переключатель
Выход позиционера присоединяется к
приводу через ручной / автоматический
переключатель.
В
автоматическом
режиме
позиционер
работает
по
замкнутому контуру. В ручном режиме
выход регулятора поступает напрямую
привод. Таким образом, создается ручной
байпас позиционера.
Ручной / автоматический переключатель
монтируется
непосредственно
на
позиционеры Типа 376х, 378х и 373х
(рис.13) или на адаптерную плату с
присоединением к приводу (рис.14).
Регулятор давления воздуха питания Тип
4708-53 или Тип 4708-54 могут быть
монтированы на регулятор. Все другие
регуляторы
давления
могут
быть
присоединены
через
ручной
/
автоматический
переключатель
к
приводу.

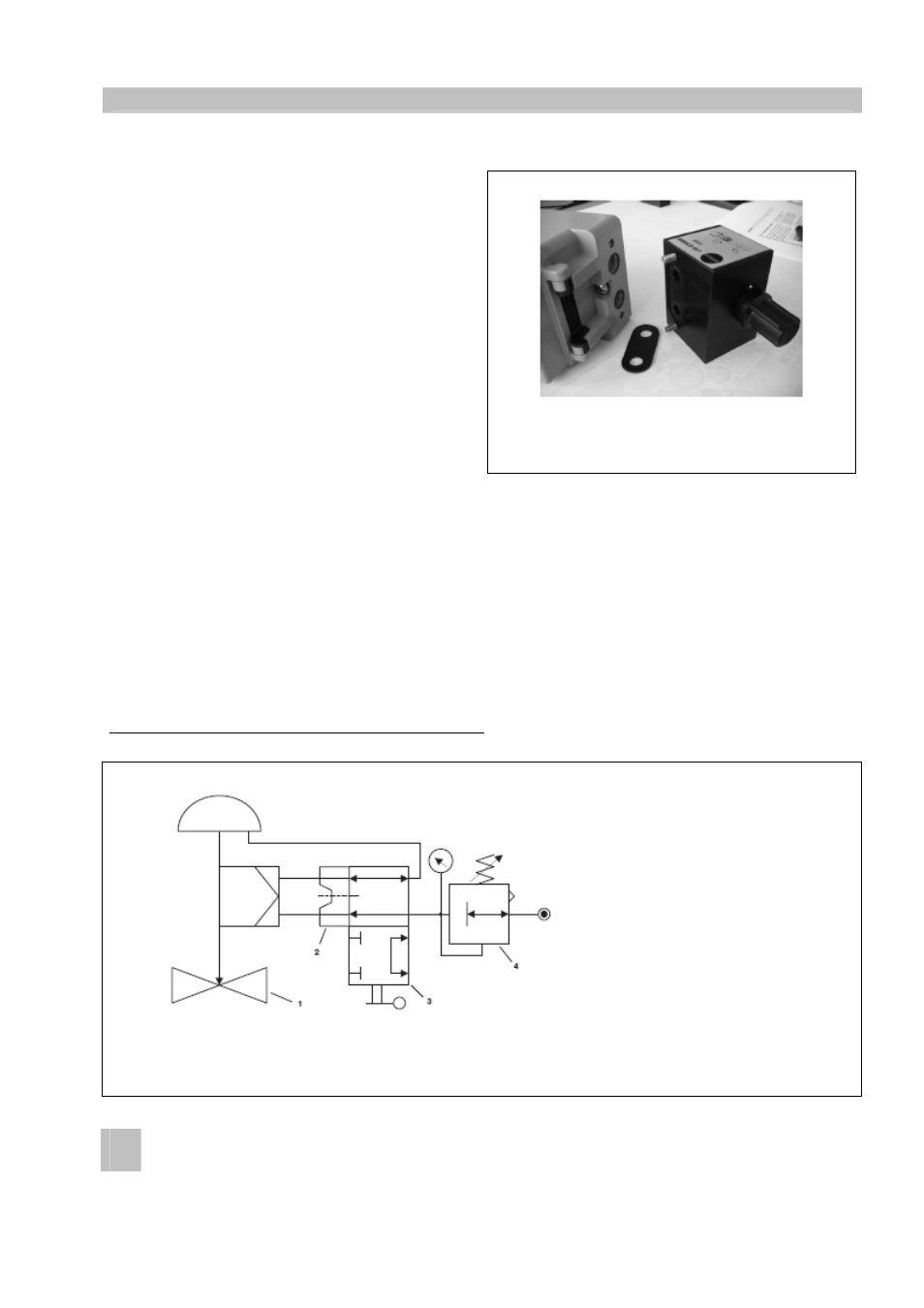

Рис.13 • Монтаж на позиционер
Поместить уплотнение в углублении
ручного / автоматического
переключателя (рис.13).
Привинтить
ручной / автоматический
переключатель к позиционеру с
помощью
двух
шестигранных
винтов.
Соедините отверстия
п
итания и
в
ыхода ручного / автоматического
переключателя.
Рис.14 • Монтаж ручного/автоматического переключателя с
помощью адаптерной платы
1 Пневматический
регулирующий клапан с
позиционером
2 Адаптерная плата
1400-9605 (G)
1400-9606 (NPT)
3 Ручной/автоматический
переключатель
Тип 4708-82, работающий в
авторежиме
4 Регулятор давления воздуха
питания с фильтром
(напр.Тип 4708-10)
18
ЕВ 8546 RU
Выход (38)
Выход
Питание (9)
Питание
