Пневматическое соединение
3.5 Вращающийся дополнитель-
ный фильтр
Вращающийся дополнительный фильтр
(см.рис.15) монтируется на регуляторы
давления питания Типов 4708-53 и 4708-
55.
Он
заменяет
маленький
интегрированный
корпус
фильтра.
Фильтр полностью поворачивается на
360º
со
сбросом
конденсата,
направленного всегда вниз.
3.5.1
Монтаж
вращающегося
дополнительного фильтра
Снять с регулятора давления крышку
и фильтрующий элемент.
Аккуратно
надеть
входящее
в
поставку
уплотнение
на
паз
соединения (по стрелке).
Вставить
соединительную
трубку
вместе с уплотнением в регулятор
давления и затянуть накидную гайку.

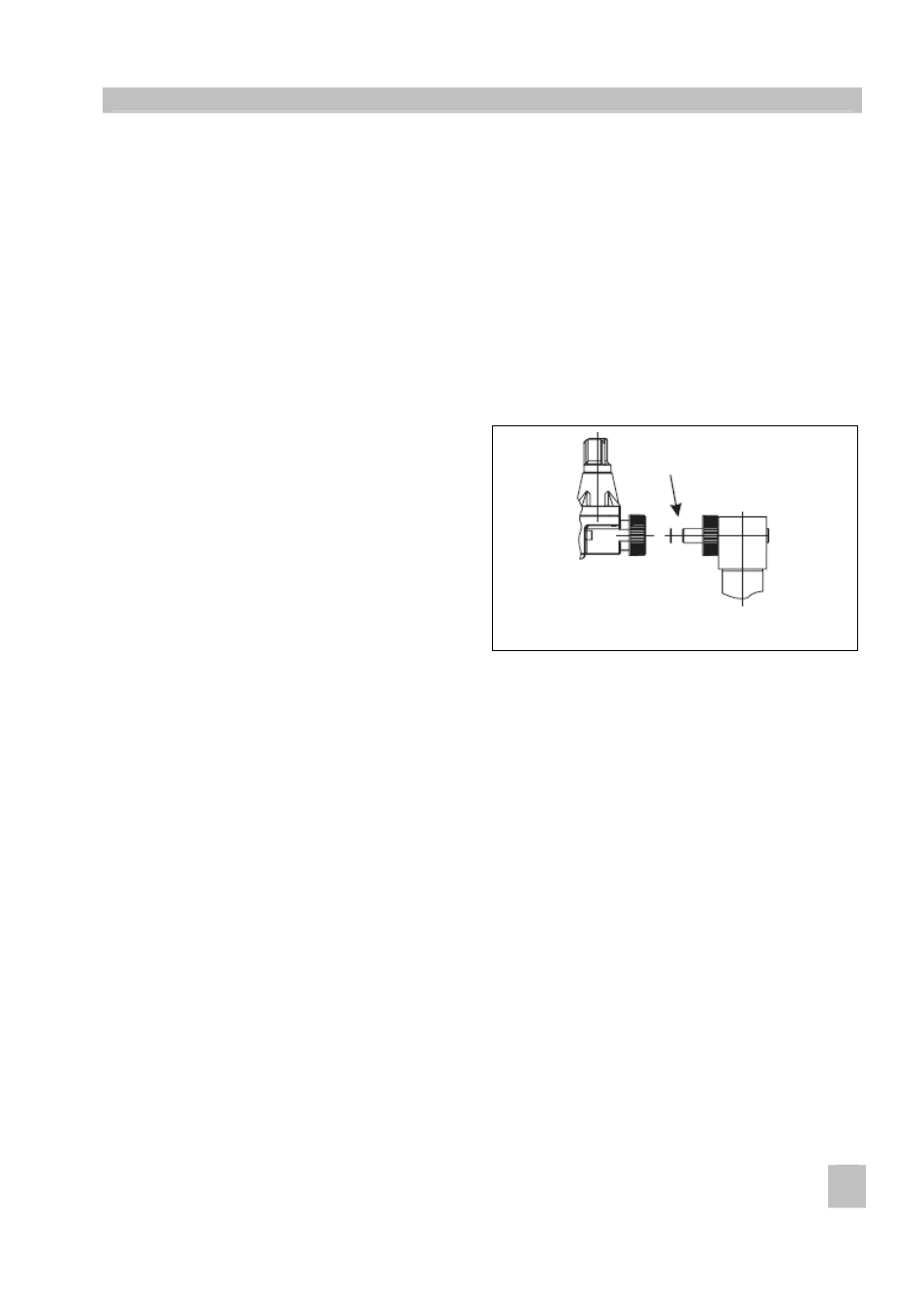

Рис.19 • Соединение и уплотнение для
дополнительного фильтра
___________________________________
Примечание: Убедитесь, что уплотнение
не соскользнуло с паза во время
монтажа, в противном случае фильтр не
будет работать надлежащим образом.
___________________________________
Расположить дополнительный фильтр
в вертикальном положении.
Закрепить положение, плотно затянув
шестигранным винтом ( 6 мм).
ЕВ 8546 RU
