Инструкция по эксплуатации Samson 4708 Регулятор давления
Страница 11
Монтаж регуляторов давления воздуха питания
Тип 4708-55хх для позиционеров
Тип 4763 и 4765
1. Завинтить специальные гайки (5) в
соединительные
отверстия
позиционера.
2. Уложить
уплотнение (2) в
углубление адаптерной платы (1).
3. Вставить специальные сквозные
винты (6) для SUPPLY и (7) для
OUTPUT
в
соединительные
отверстия адаптерной платы (1).
4. Установить регулятор давления и
крепко
привинтить
его
на
позиционер обоими специальными
сквозными винтами.
5. Во избежание загрязнения закрыть
свободные подключения пробками
(4).
Тип 4708-57хх для Типа 3760
На рисунке показано присоединение
позиционера, монтируемого на левой
стороне рамы (вид с черной переходной
платы). Для позиционера, монтируемого
на правой стороне, адаптерная плата
присоединяется таким же образом, за
исключением
регулятора
давления,
которые должны быть повернуты на 180º
(см.нижний рисунок на стр.28).
1. Завинтить специальные гайки (5) в
соединительные
отверстия
позиционера.
2. Уложить О-кольца (9) в углубление
адаптерной платы (1).
3. Вставить специальные сквозные
винты (6) для SUPPLY и (7) для
IN.SIGNAL
в
соединительные
отверстия адаптерной платы (1).
4. Установить регулятор давления и
крепко
привинтить
его
на
позиционере обоими специальными
сквозными винтами.
5. Вставьте
в
соединительное
отверстие позиционера IN.SIGNAL
пробку из нержавеющей стали (10).
6. Во избежание загрязнения закрыть
свободные подключения пробками (10).

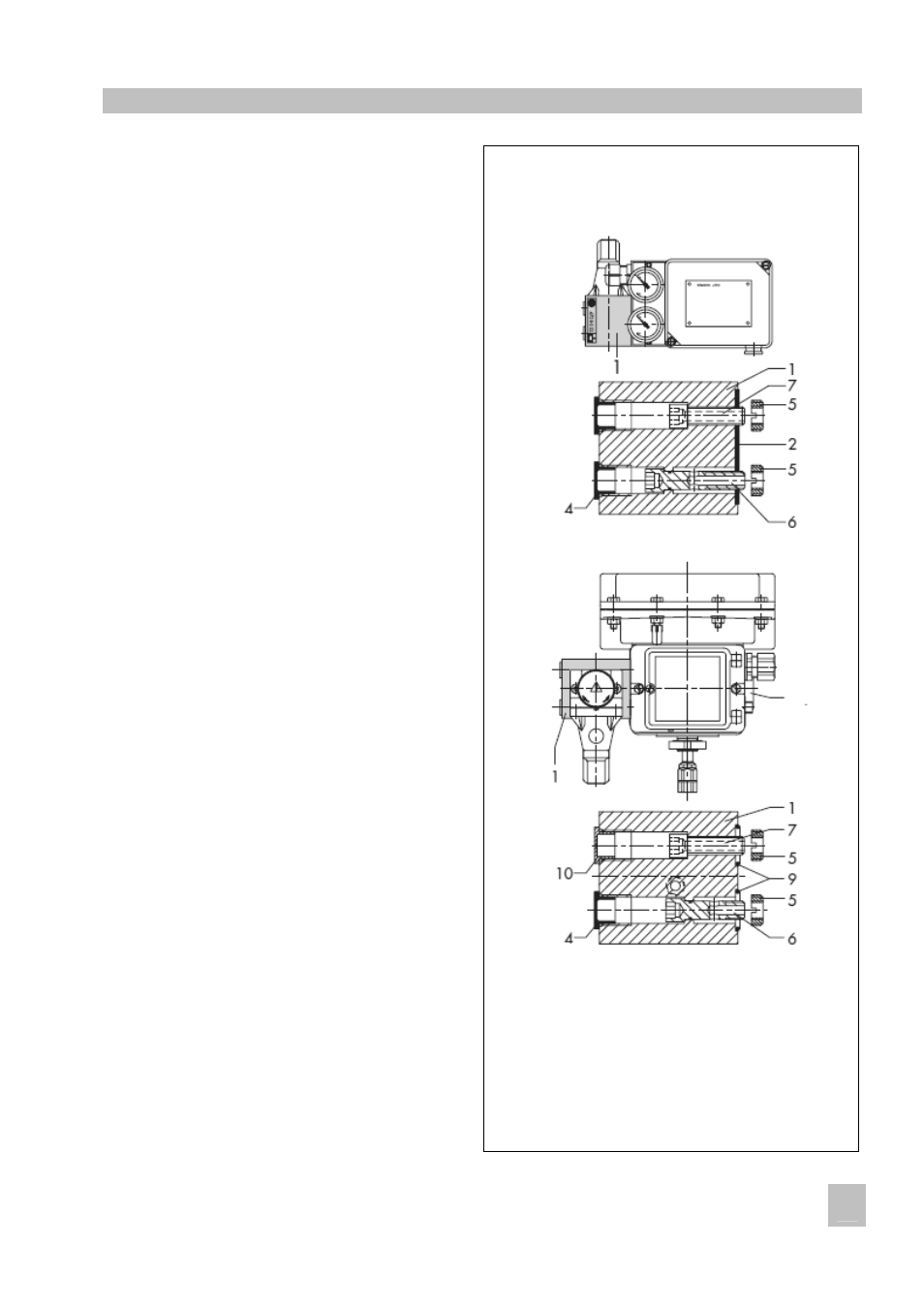

Рис.6 • Монтаж на позиционере
ЕВ 8546 RU
11
Переход-
ная
плата
