C4607M-А-RU (9/09) 65
Активация реле
Эта программа может использоваться для ручной активации выходных реле в целях соединения устройств системы Endura
с другими внешними устройствами. Реле можно активировать на определенное время (время выдержки) или оставлять в
задействованном состоянии на период до поступления другого сигнала отпускания реле. Настройка конфигурации реле
производится на вкладке «Устройства» в окне «Настройка».
Активация реле производится в следующем порядке:
1. В меню «Инструменты» выбрать «Активировать реле» (CTRL+ALT+R), чтобы показать диалоговое окно «Выбрать реле».

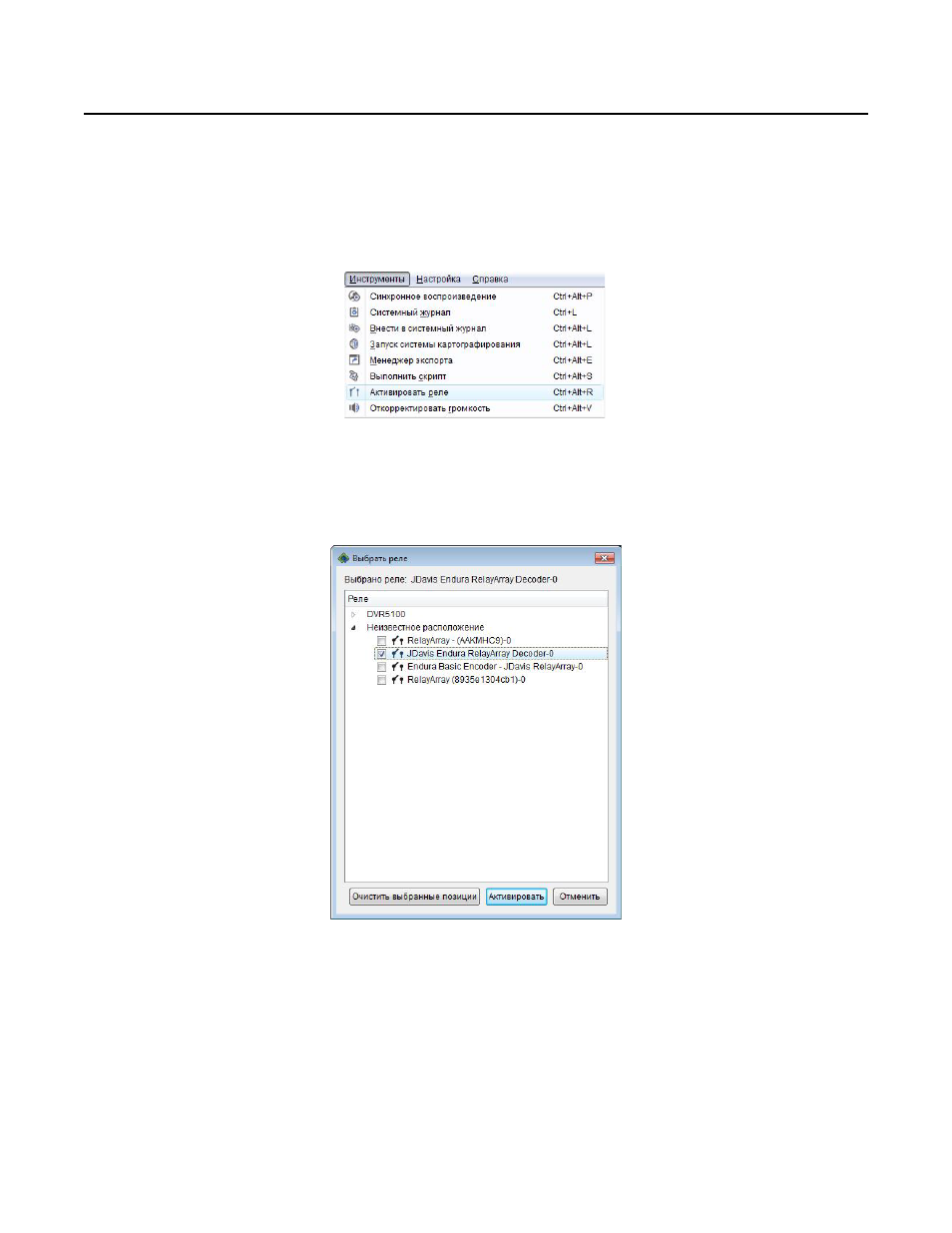

Рис. 66. Меню инструментов: Активировать реле
2. Щелкнуть на кнопке рядом с обозначением реле, которое вы хотите активировать.
3. Щелкнуть на кнопке «Активировать» или на кнопке «Отменить», чтобы выйти из меню без активации реле. Щелкнуть на
кнопке «Очистить выбранные позиции», чтобы отключить все выбранные реле.
Рис. 67. Активация реле
