Страница 87
Kollmorgen
06/2012
Электрический монтаж
S748-S772 Руководство по эксплуатации
87
8.13.2

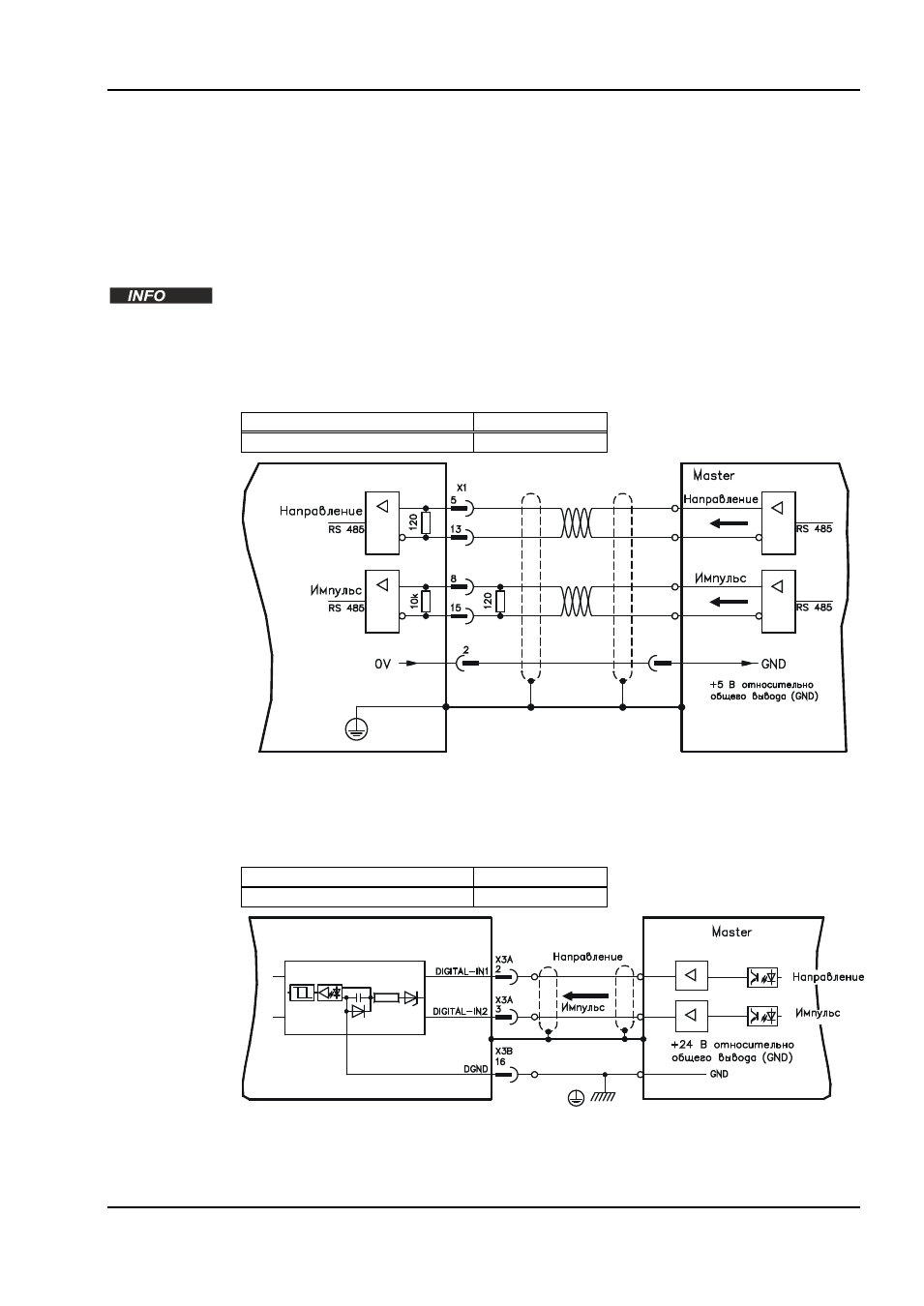

Подключение к устройству управления шаговым двигателем
(импульс/направление)
Сервоусилитель можно подключить к устройству управления шаговым двигателем любого
производителя. Параметры усилителя устанавливаются с помощью программного
обеспечения для ввода в эксплуатацию (электронный редуктор). Количество шагов
регулируется, что позволяет привести сервоусилитель в соответствие с импульсными
сигналами и сигналами направления любого устройства управления шаговым двигателем.
Могут выводиться различные сообщения.
Подключение к инкрементному датчику обеспечивает более высокую устойчивость к
электромагнитным помехам.
8.13.2.1
Датчик импульсов/направления с уровнем сигнала 5 В (X1)
Подключение сервоусилителя к устройству управления шаговым двигателем с уровнем
сигнала 5 В. Для этого используется штекер SubD X1. Предельная частота: 1,5 MГц
Тип датчика
GEARMODE
Импульс/направление 5 В
27
8.13.2.2
Датчик импульсов/направления с уровнем сигнала 24 В (X3)
Подключение сервоусилителя к устройству управления шаговым двигателем с уровнем
сигнала 24 В. Для этого используются цифровые входы DIGITAL-IN 1 и 2 разъёма X3.
Предельная частота: 100 кГц
Тип датчика
GEARMODE
Импульс/направление 24 В
1
S748/772
S748/772
