Платы расширения
06/2012
Kollmorgen
144
S748-S772 Руководство по эксплуатации
10.2.3.4
Аналоговые входы и выходы
Плата расширения "PosI/O-Monitor" предоставляет в распоряжение дополнительные
аналоговые входы и выходы, которым могут быть присвоены запрограммированные функции.
Список запрограммированных функций Вы найдете на странице “I/O analog” нашего
программного обеспечения.
10.2.3.4.1
Аналоговые выходы ANALOG-OUT 1 и 2

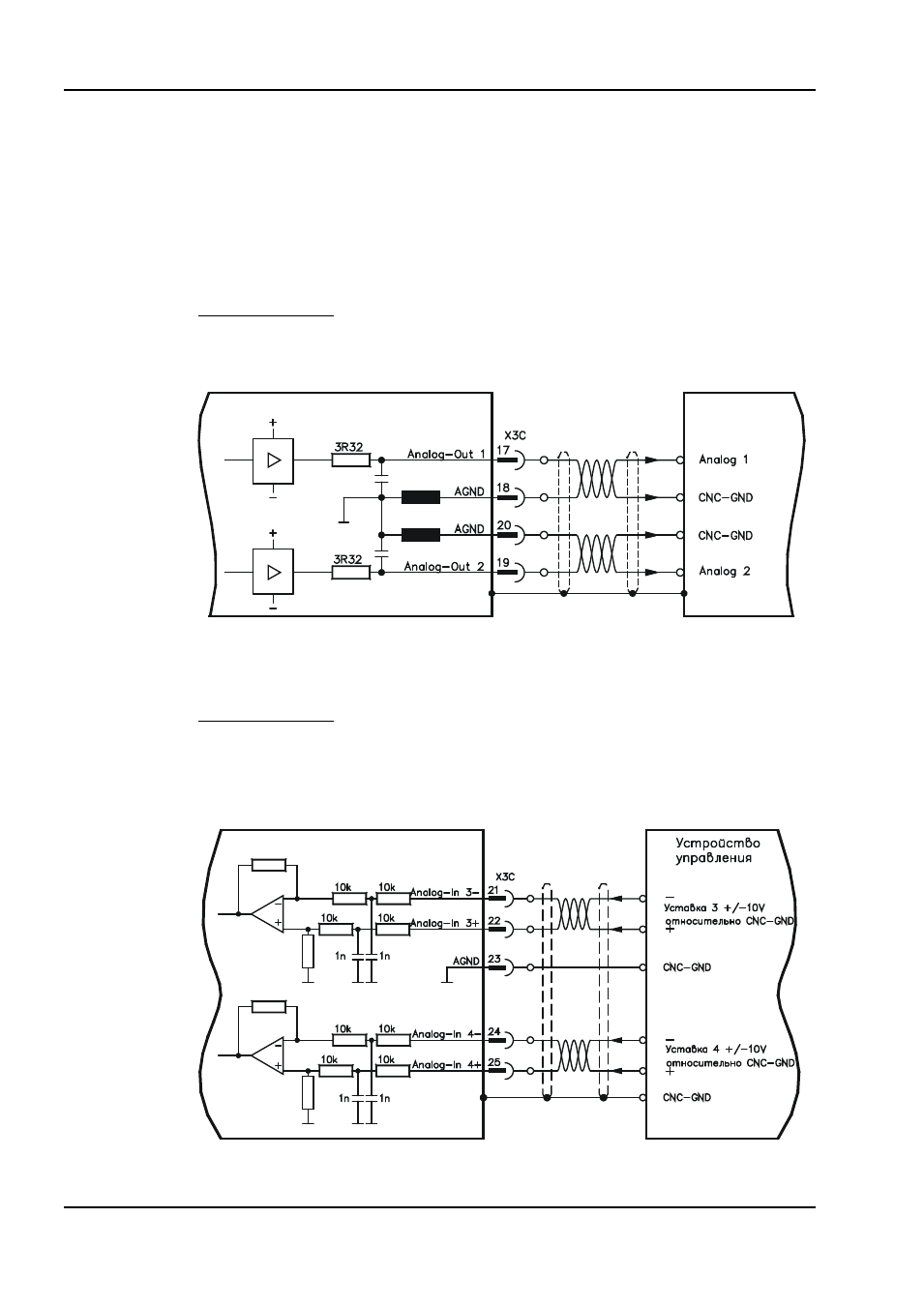

Через выход X3C/17 (Analog-Out 1) или X3C/19 (Analog-Out 2) Вы можете вывести
аналоговые сигналы, преобразованные из цифровых (например напряжение тахогенератора).
Технические данные
— Общий вывод Analog-GND (AGND, вывод X3C/18 и X3C/20)
— Выполняет требования EN 61131-2 таблица 11
— Напряжение на выходе ±10 В
— Разрешение: ±16 бит
10.2.3.4.2
Аналоговые входы ANALOG-IN 3 и 4
Через вход X3C/21-22 (Analog-In 3) или X3C/24-25 (Analog-In 4) Вы можете задавать
аналоговые уставки и использовать запрограммированные функции.
Технические данные
— Аналоговый дифференциальный вход с напряжением макс. ± 10 В
— Разрешение 1,25 мВ, 16 бит, масштабируется
— Общий вывод: AGND, X3C/23
— Внутреннее сопротивление 20 кОм
— Синфазное напряжение для обоих входов дополнительно ± 10 В
— Частота выборки 62,5 мкс
