Электрический монтаж
S748-S772 Руководство по эксплуатации
59
8.3.4
Технические характеристики соединительных кабелей
Дополнительную информацию о химических, механических и электрических свойствах
кабелей можно найти в справочнике по комплектующим или получить в нашем отделе
автоматизации.
Соблюдайте указания главы «Поперечные сечения кабелей» на стр. 31. Для надежной
эксплуатации усилителя при максимально разрешенной длине кабеля необходимо
использовать кабельный материал, который, помимо прочего, удовлетворяет
требованиям к емкости.
Емкость (между фазой и экраном)
Кабель двигателя
менее 150 пФ/м
кабель резольвера/датчика
менее 120 пФ/м

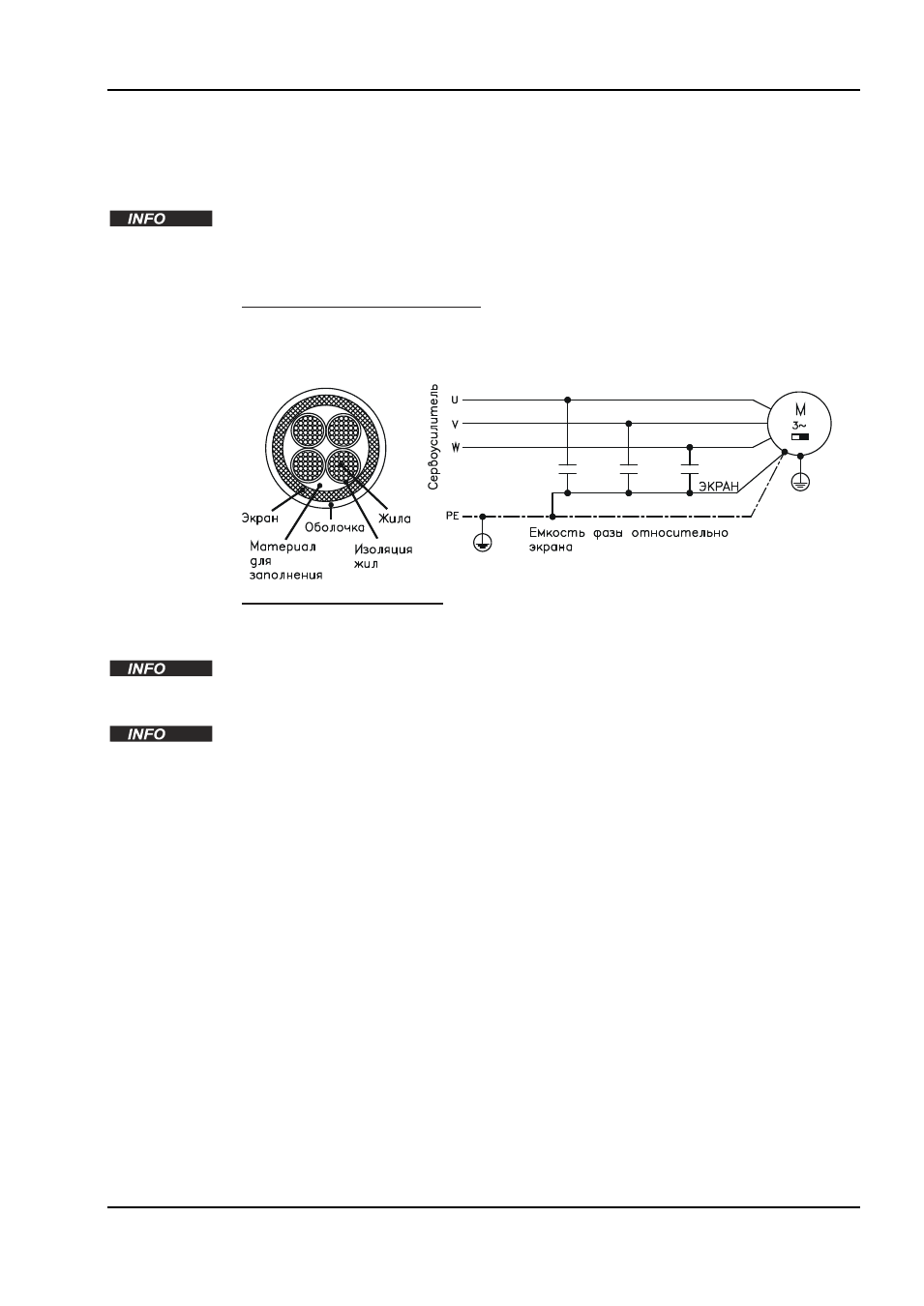

Пример кабеля двигателя:
Технические характеристики
Детальное описание типов кабелей и их фабричного исполнения можно найти в справочнике
по комплектующим.
Если длина кабеля двигателя превышает 25 м в некоторых случаях требуется
применение дросселя двигателя (3YLN). Проконсультируйтесь с нашим отделом
автоматизации.
При несимметрии напряжений сети >3% следует использовать сетевой дроссель
снапряжением короткого замыкания 2% (3L). См. руководство по комплектующим.
