Платы расширения
06/2012
Kollmorgen
138
S748-S772 Руководство по эксплуатации
10.2.3.1.2
Инкрементный датчик ROD (AquadB) 5 В с датчиком Холла (X5, X1)

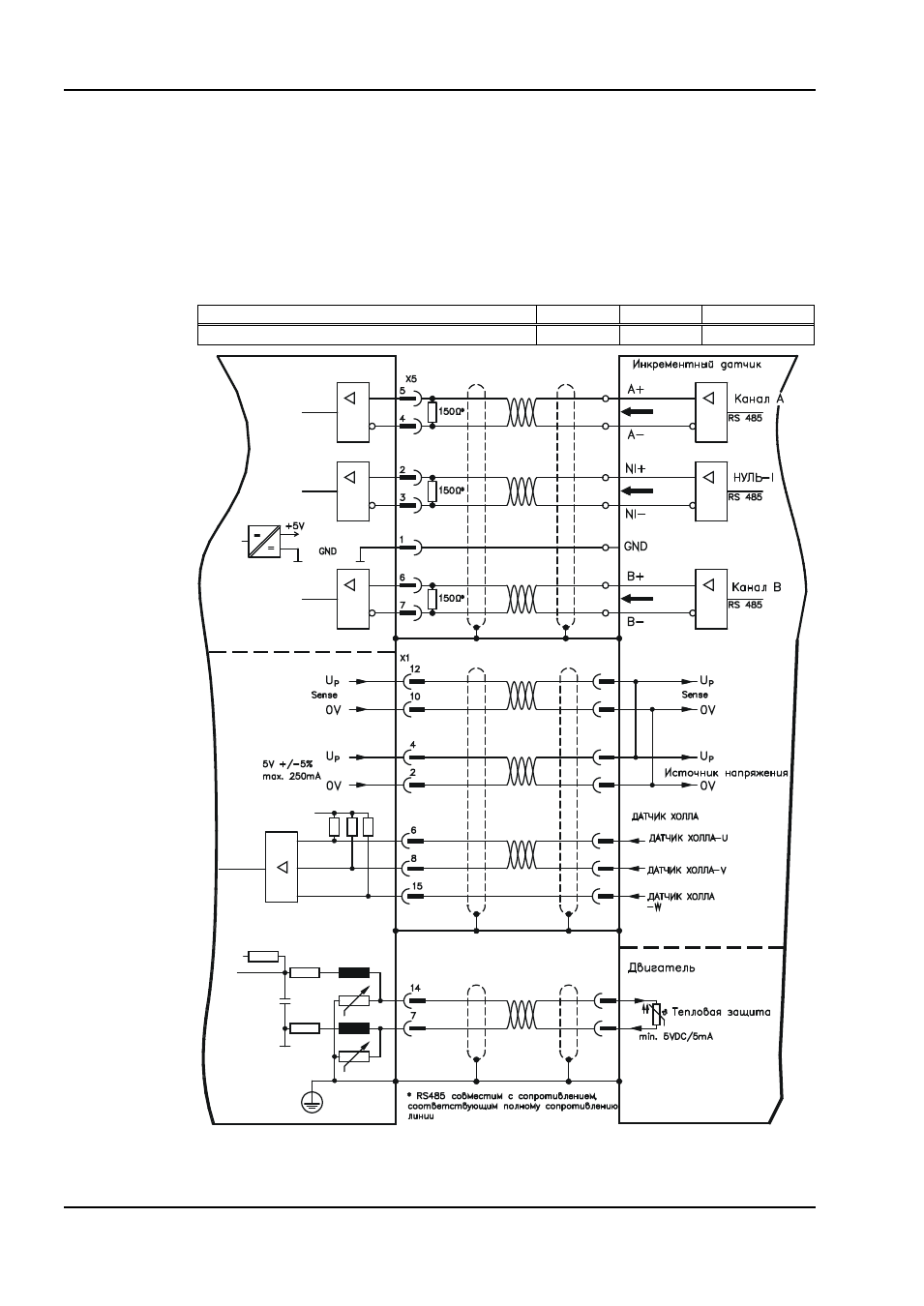

Подключение инкрементного датчика 5 В (ROD, AquadB) и датчика Холла в качестве
устройства обратной связи (первичного,
стр. 69). Для коммутации используется датчик
Холла, а для разрешения – инкрементный датчик.
Источник питания для датчика и реле контроля температуры двигателя подключается через
X1 на усилителе. Реле контроля температуры в двигателе подключается через к X1, где
производится обработка его данных.
При планируемой длине кабеля более 25 м проконсультируйтесь с нашим отделом
автоматизации. Предельная частота для X5: 1,5 МГц, для X1: 350 кГц
Тип датчика
FBTYPE
EXTPOS
GEARMODE
Инкрементный датчик 5 В с датчиком Холла
18
-
-
S748/772
