Плата расширения - DEVICENET -
В данной главе описана плата расширения DeviceNet для S700. Информацию об объеме
функций и протоколе ПО можно найти в руководстве «Коммуникационный профиль
DeviceNet».
10.1.5.1
Компоненты для подсоединения
Выбор кабелей, проводка кабелей, экранирование, штекеры для подключения шины,
согласующие резисторы шины и время цикла описаны в «Технических условиях для
DeviceNet, том I, II, выпуск 2.0», изданных ODVA.
10.1.5.2

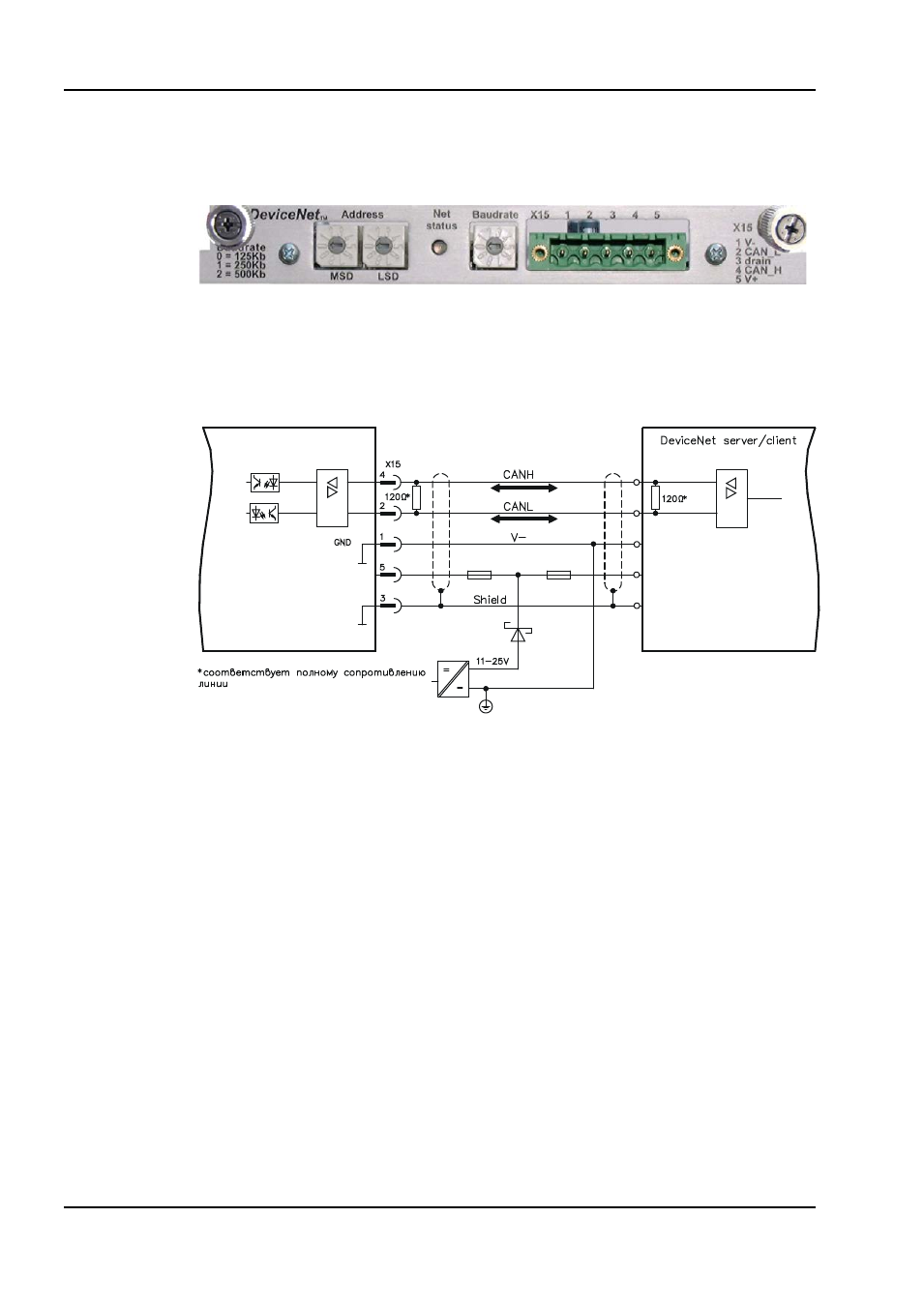

Схема соединений
S748/772
