Электрический монтаж
06/2012
Kollmorgen
72
S748-S772 Руководство по эксплуатации
8.12.3

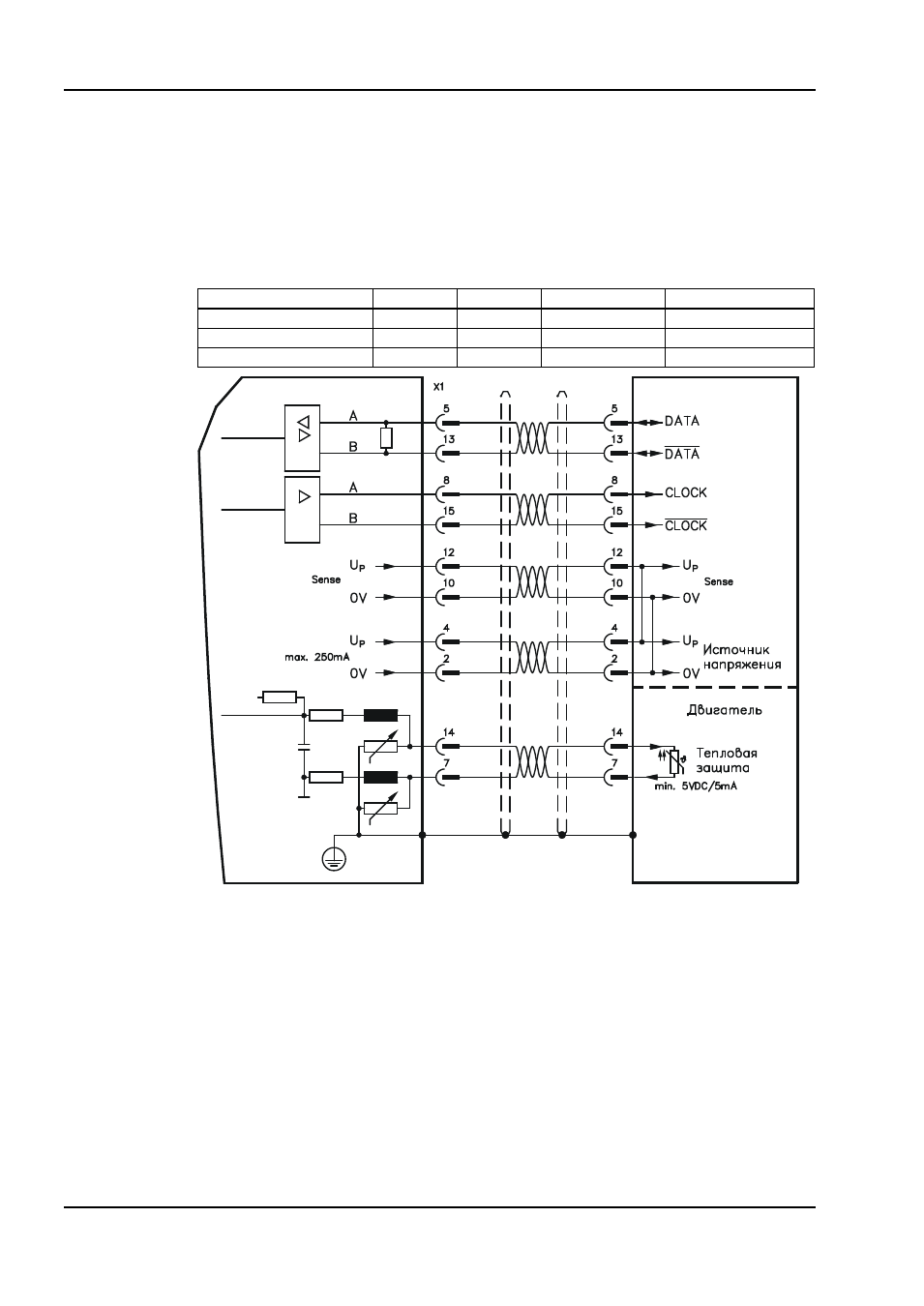

Датчик абсолютного отсчета с BiSS цифровой (X1)
Подключение одно- или многооборотных цифровой абсолютного отсчета с интерфейсом
BISS в качестве системы обратной связи (первичной или вторичной,
стр. 69).
Устройство контроля температуры в двигателе подключается через кабель резольвера к X1,
где производится обработка его данных. Наши фабрично подготовленные кабели датчиков
позволяют передавать все сигналы. При планируемой длине кабеля более 50 м
проконсультируйтесь с нашим отделом автоматизации.
Предельная частота (sin, cos): 1,5 МГц
Тип датчика
FBTYPE
EXTPOS
GEARMODE
До
5 В цифровой (BiSS B)
20
11
11
5 В +/-5%
12 В цифровой (BiSS B)
22
11
11
7,5...11 В
5 В цифровой (BiSS C)
33
12
12
5 В +/-5%
Расположение выводов со стороны датчика относится к двигателям Kollmorgen.
S700
SubD15
17-пол., кругл.
