Платы расширения
S748-S772 Руководство по эксплуатации
135
10.2
Платы расширения для гнезда 2
10.2.1
Руководство по установке плат расширения в гнезде 2
Монтаж платы расширения в гнезде 2 осуществляется аналогично
методу, описанному для
гнезда 1 ( стр. 119).

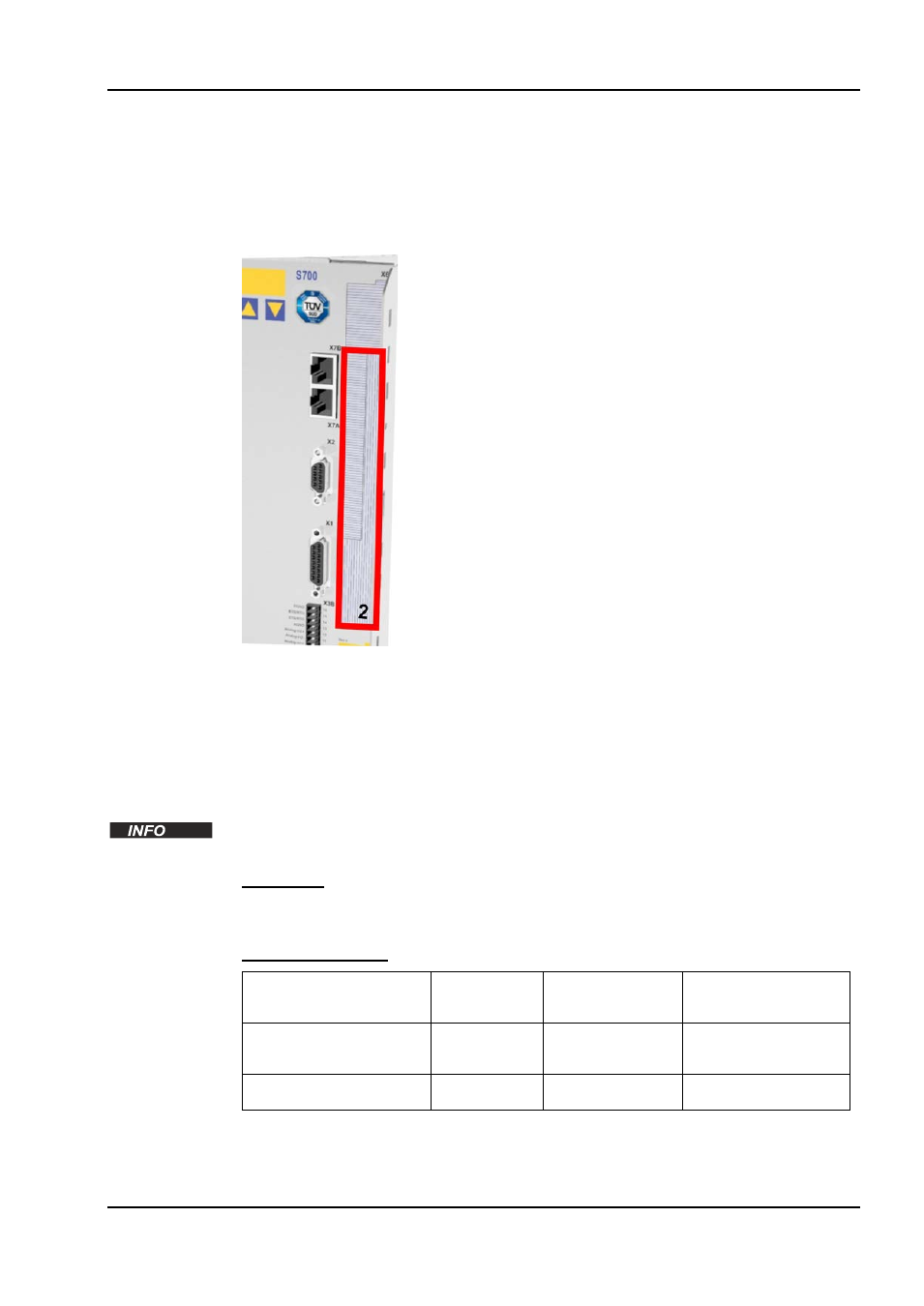

Граница гнезда 2
10.2.2
Опция «F2», регулируемый вентилятор
Для снижения уровня шумов можно заказать сервоусилители со встроенным вентилятором
(опция F2), позднейшая установка невозможна. В зависимости от пожеланий заказчика, для
данной опции (невидимой снаружи) используется разъем 2 или 3 (см. расшифровку
обозначений типов на стр. 24).
Опция регулируемый вентилятор F2, установленная в гнезде 2, может быть
использована с платой расширения для гнезда 1.
Назначение
Встроенный вентилятор включается, выключается либо работает с 50% номинальной
частоты вращения в зависимости от измеренной температуры. Благодаря этому уровень
шума значительно уменьшается.
Точки переключения
Мониторинг
Вентилятор
выключен
Вентилятор ~50% Вентилятор включен
Температура
окружающей среды
< 55°C
~ 58°C
> 65°C
Температура радиатора
< 58°C
~ 68°C
> 80°C
•
Снимите
нижний заштрихованный кусок пленки
спереди (помечен цифрой 2).
•
Удалите расположенные под ним пластины.
•
Вставьте плату в гнездо.
•
Привинтите переднюю панель платы расширения с
помощью предусмотренных для этого винтов.
