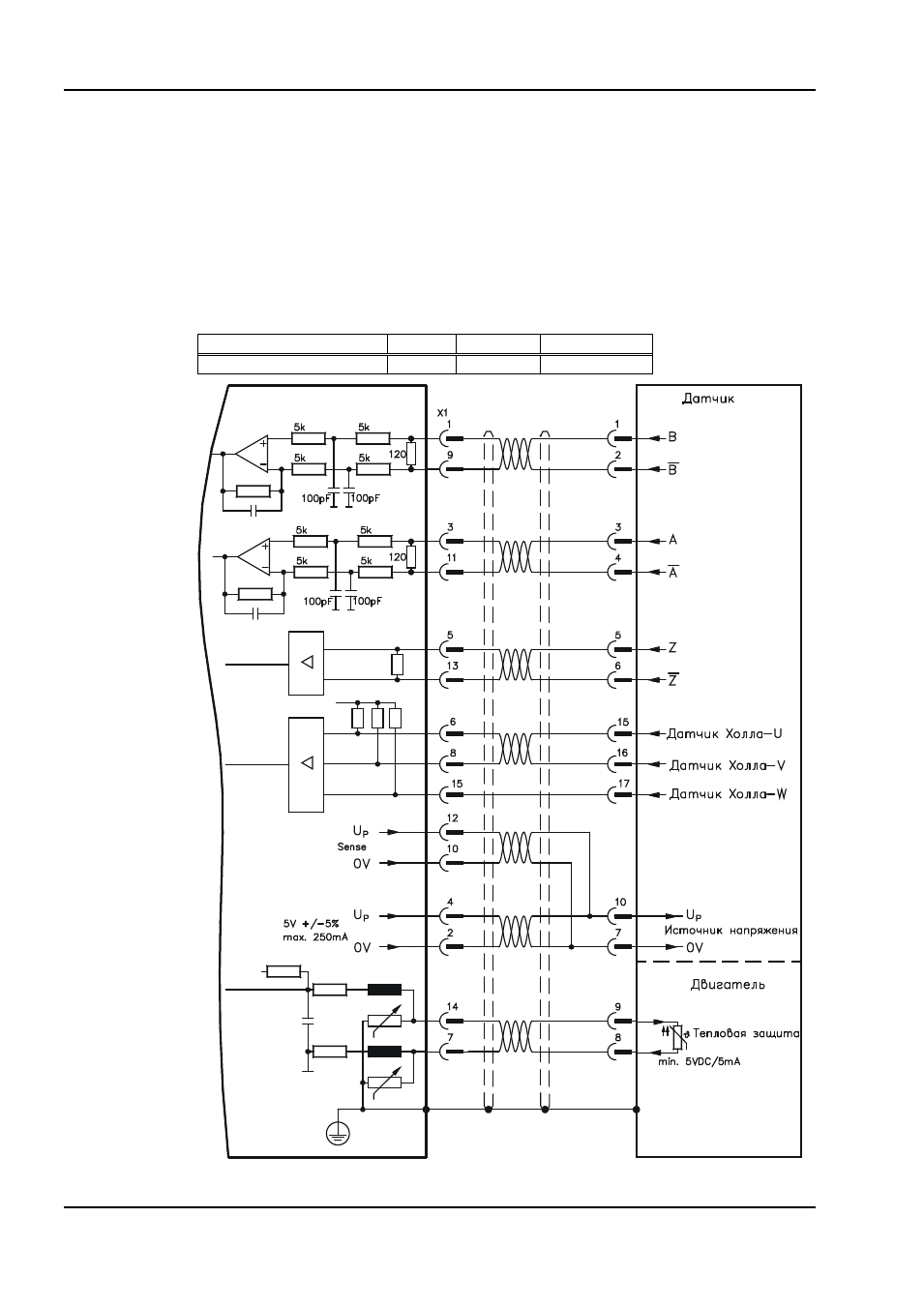

Инкрементный датчик ROD (AquadB) 5 В с датчиком Холла (X1)
Подключение ComCoder в качестве устройства обратной связи (первичного,
стр. 60). Для
коммутации используются датчики Холла, а для разрешения встроенный инкрементный
датчик (AquadB). Устройство контроля температуры в двигателе подключается к разъему X1,
где производится обработка его данных. Наши фабрично подготовленные соединительные
кабели устройства ComCoder позволяют передавать все сигналы. В случае раздельного
исполнения датчиков (инкрементный датчик и датчик Холла по отдельности) проводные
соединения выполняются аналогично описанным в главе 8.12.9. При этом расположение
выводов на усилителе соответствует схеме соединений.
При планируемой длине кабеля более 25 м проконсультируйтесь с нашим отделом
автоматизации.
Предельная частота (A,B): 350 кГц
Тип датчика
FBTYPE EXTPOS
GEARMODE
ROD 5 В датчиком Холла
15
-
-
Расположение выводов со стороны датчика относится к двигателям Kollmorgen.
SERVOSTAR 300
SubD15
17-пол., кругл.
