Страница 68: Электрический монтаж
Электрический монтаж
06/2012
Kollmorgen
68
S300 Руководство по эксплуатации
8.12.8

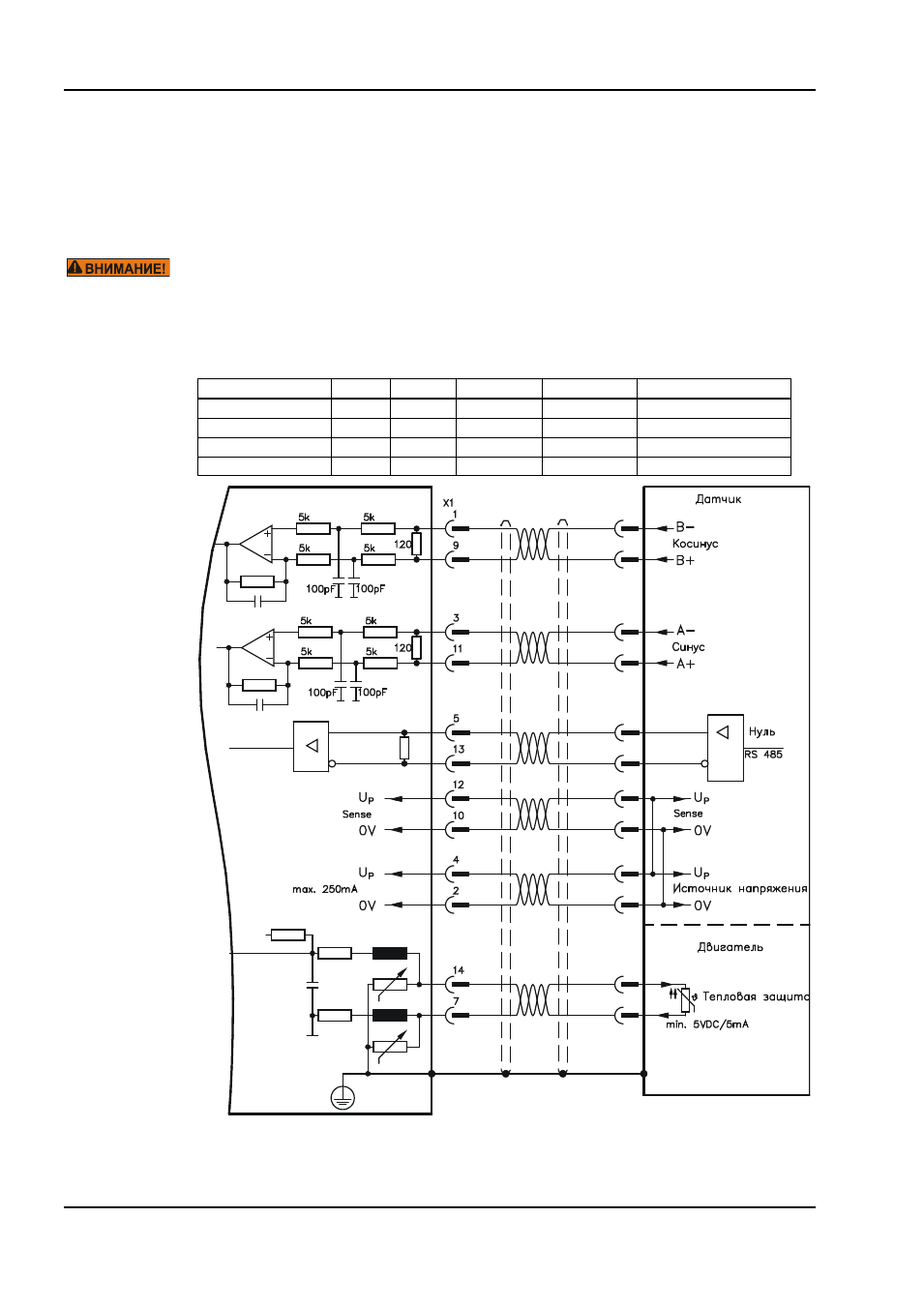

Sin/cos-датчик без канала данных (X1)
Подключение sin/cos-датчиков без канала данных в качестве системы обратной связи
(первичной или вторичной,
стр. 60). Устройство контроля температуры в двигателе
подключается к X1 через кабель датчика. При каждом включении питающего напряжения
24 В усилителю требуется начальная информация для регулятора положения (величина
параметра MPHASE). В зависимости от настройки FBTYPE выполняется процедура
Wake&Shake или величина MPHASE берется из EEPROM сервоусилителя.
В случае вертикальных осей груз может упасть без торможения, т.к. при выполнении
Wake&Shake тормоз высвобождается и не может создать достаточный для останова
груза вращающий момент. Неиспользуйте датчики этого типа в случае висящих
грузов.
При планируемой длине кабеля более 50 м проконсультируйтесь с нашим отделом
автоматизации. Предельная частота (sin, cos): 350 кГц
Тип датчика
FBTYPE EXTPOS GEARMODE Напряжение
Примечание
sin/cos-датчик 5 В
1
6
6
5 В +/-5% MPHASE из EEPROM
sin/cos-датчик 12 В
3
7
7
7,5...11 В MPHASE из EEPROM
sin/cos-датчик 5 В
7
6
6
5 В +/-5% MPHASE wake & shake
sin/cos-датчик 12 В
8
7
7
7,5...11 В MPHASE wake & shake
Расположение выводов со стороны датчика относится к двигателям Kollmorgen.
SERVOSTAR 300
SubD15
