06/2012
Электрический монтаж
S300 Руководство по эксплуатации
67
8.12.7

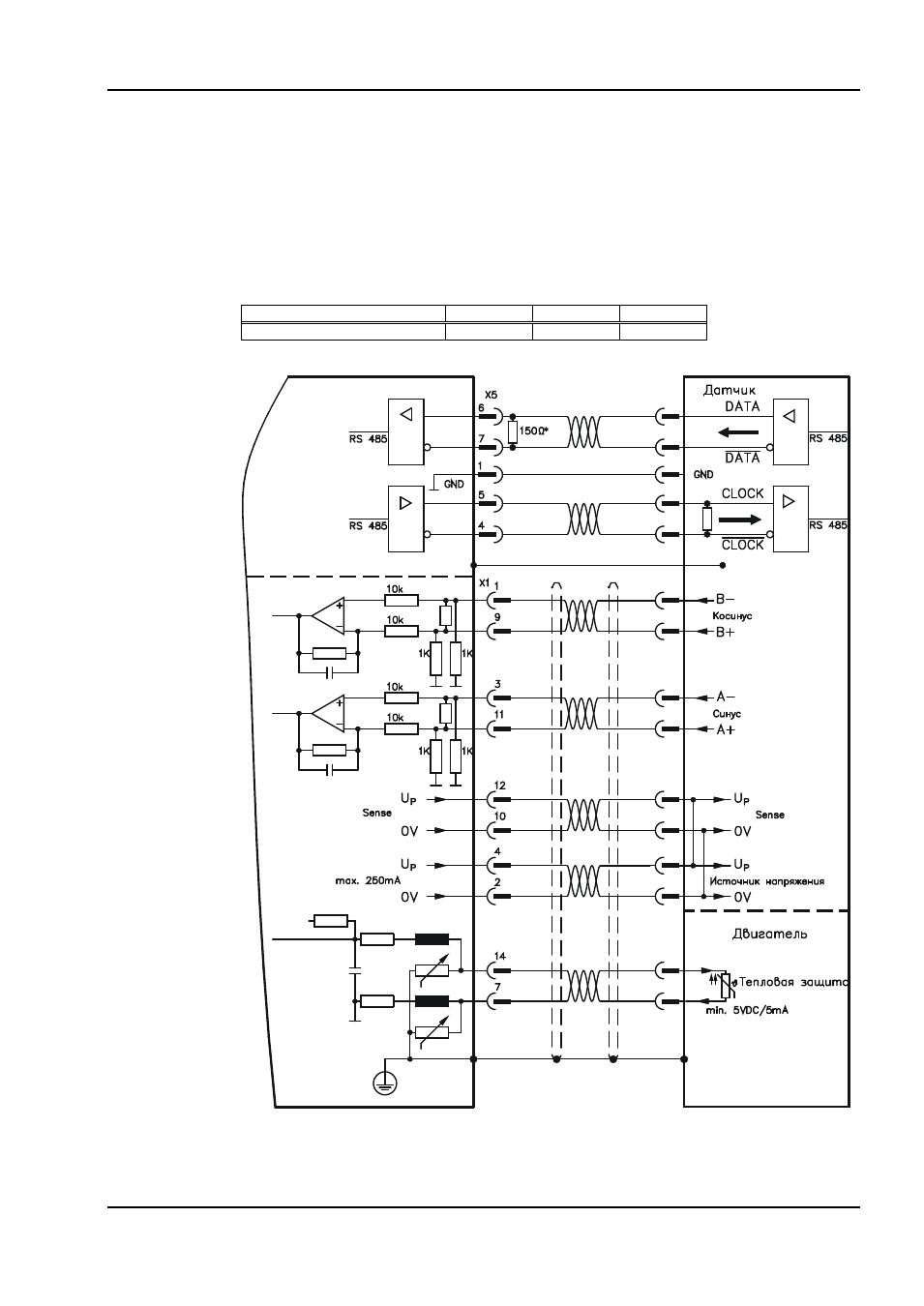

Датчик абсолютного отсчета с SSI (X5/X1)
Подключение одно- или многооборотных sin/cos-датчиков абсолютного отсчета с протоколом
SSI в качестве системы обратной связи (первичной,
стр. 60).
Устройство контроля температуры в двигателе подключается к разъему X1, где
производится обработка его данных. Наши фабрично подготовленные кабели датчиков
позволяют передавать все сигналы.
При планируемой длине кабеля более 50 м проконсультируйтесь с нашим отделом
автоматизации.
Предельная частота (sin, cos): 350 кГц
Тип датчика
FBTYPE
EXTPOS GEARMODE
sin/cos SSI 5V линейный
28
-
-
Расположение выводов со стороны датчика относится к двигателям Kollmorgen.
SERVOSTAR 300
SubD15
